ノズル ロングノズル&安全シールド

エアーダスター用ロングノズル関連       RoHS2mini.png

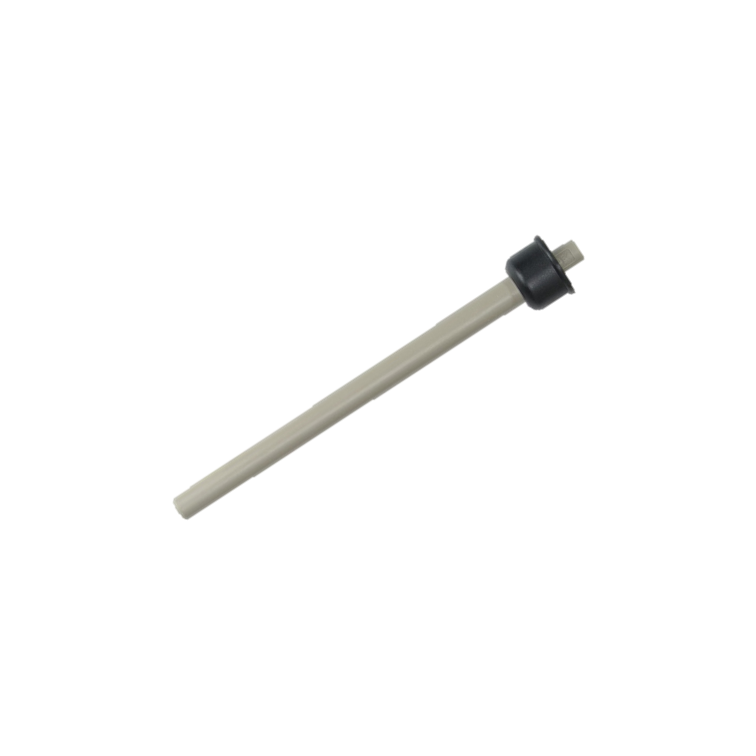

TSLN-140(エラストマー製ソフトロングノズル 140mm)

ジョプラスター用ノズル一覧TSLN-140


ダメージ防止には、ソフトロングノズルを。

柔らかいエラストマー製で、より対象物を傷つけにくくなっています。

金型やメッキ品など、デリケートな場所や製品にオススメです。


仕様

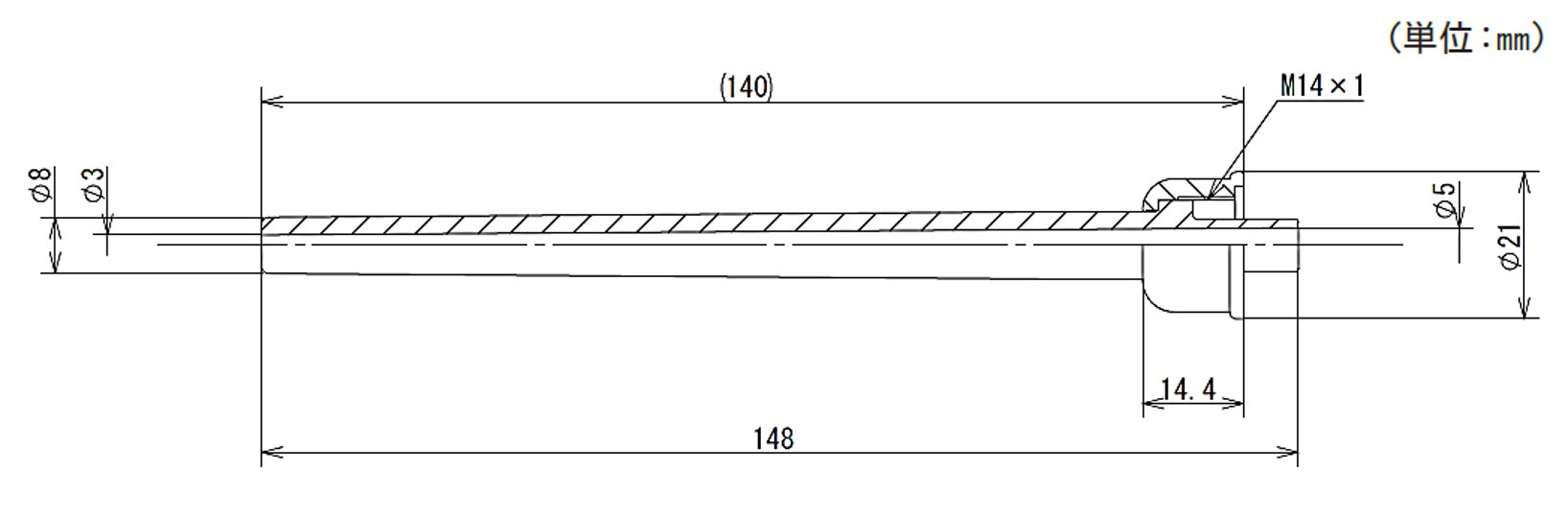

TSLN-140 softlongnozzle
品番 TSLN-140
適応流体 エアー
材質 ノズル部:エラストマー
ナット部:PA
常用使用圧力 0~1.0MPa
使用環境温度 0〜50℃
流体温度 0~50℃
重量 10g
接続口 M14×1 メネジ
※ジョプラスター専用キャップ
先端径 Φ8
吹出口径 Ф3×1穴
概要

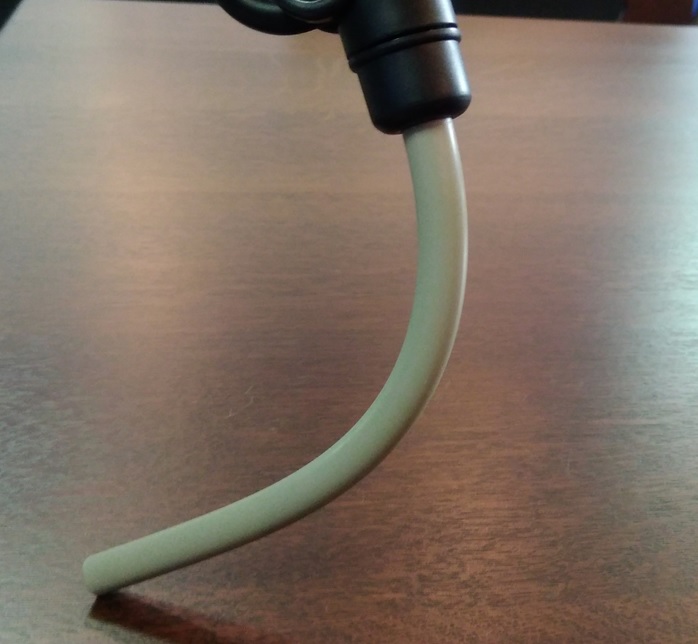

TSLN-140曲げた状態
よく曲がるソフトタイプのロングノズルです。
■長さ140mm

■接触時のダメージを軽減しキズを防止

■奥まった場所へのブローに効果的



主な用途

・清掃作業:金型や精密機器など、デリケートな場所に。


・乾燥工程:メッキ品など、傷を避けたい製品に。


【注意事項】

・ノズルを過度に曲げると製品を破損する恐れがあります。

・ノズルを曲げた状態のままで固定することはできません。


【参考映像】

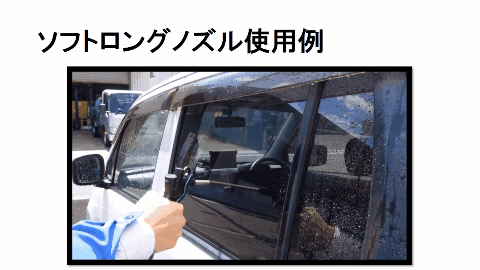

ソフトロングノズルTSLN-140使用例


接続例

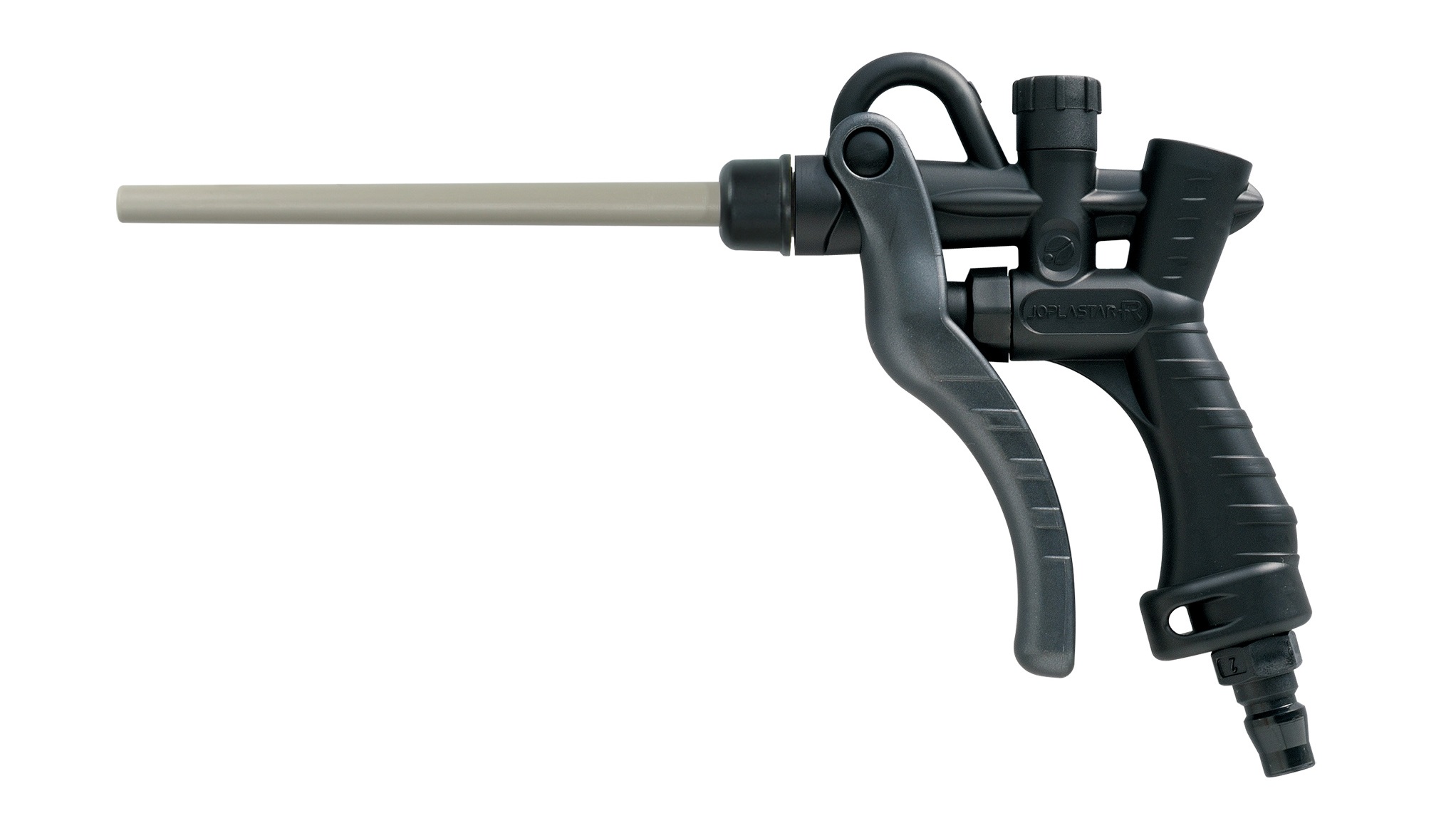

・ソフトロングノズル + ジョプラスターR

TD-100H+TSLN-140
【構成内容】
・ノズル:TSLN-140 ・エアダスター:TD-100H

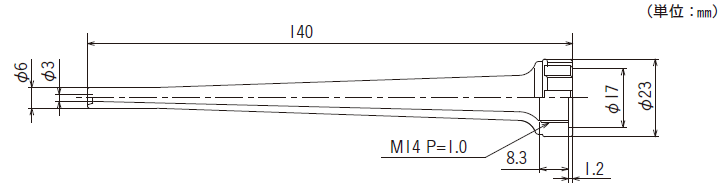

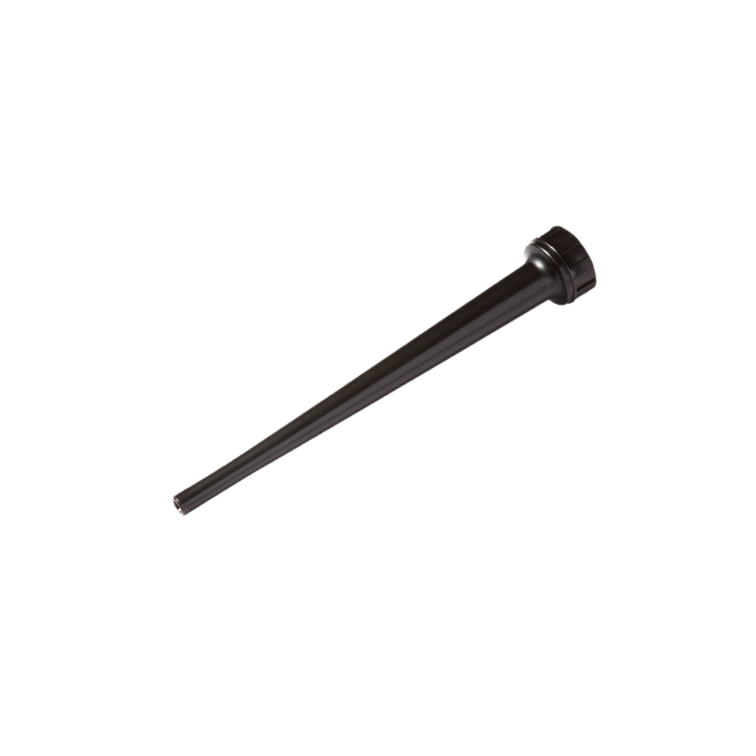

TLN-140(PP製ロングノズル 140mm)

ジョプラスター用ノズル一覧TLN-140


長くするなら、PP製ロングノズルを。

7グラムと非常に軽量なので、

ジョプラスターシリーズ本来の使いやすさを損なうことなく、使用できます。


オプションノズルの使いはじめにオススメの商品です。


仕様



品番 TLN-140
適応流体 エアー
材質 PP
常用使用圧力 0~1.0MPa
使用環境温度 0〜50℃
流体温度 0~50℃
重量 7g
接続口 M14×1 メネジ
※ジョプラスター専用
先端径 Φ6
吹出口径 Ф3×1穴
概要
超軽量 140mmのロングノズルです。
■圧倒的に軽い7g

■耐薬・耐油性に優れたPP製

■エアーの注入作業に効果的


主な用途

・清掃作業:奥まった場所の水切や、切粉除去などに。

・各種エアー注入作業:ゴム金型の剥離工程などに。

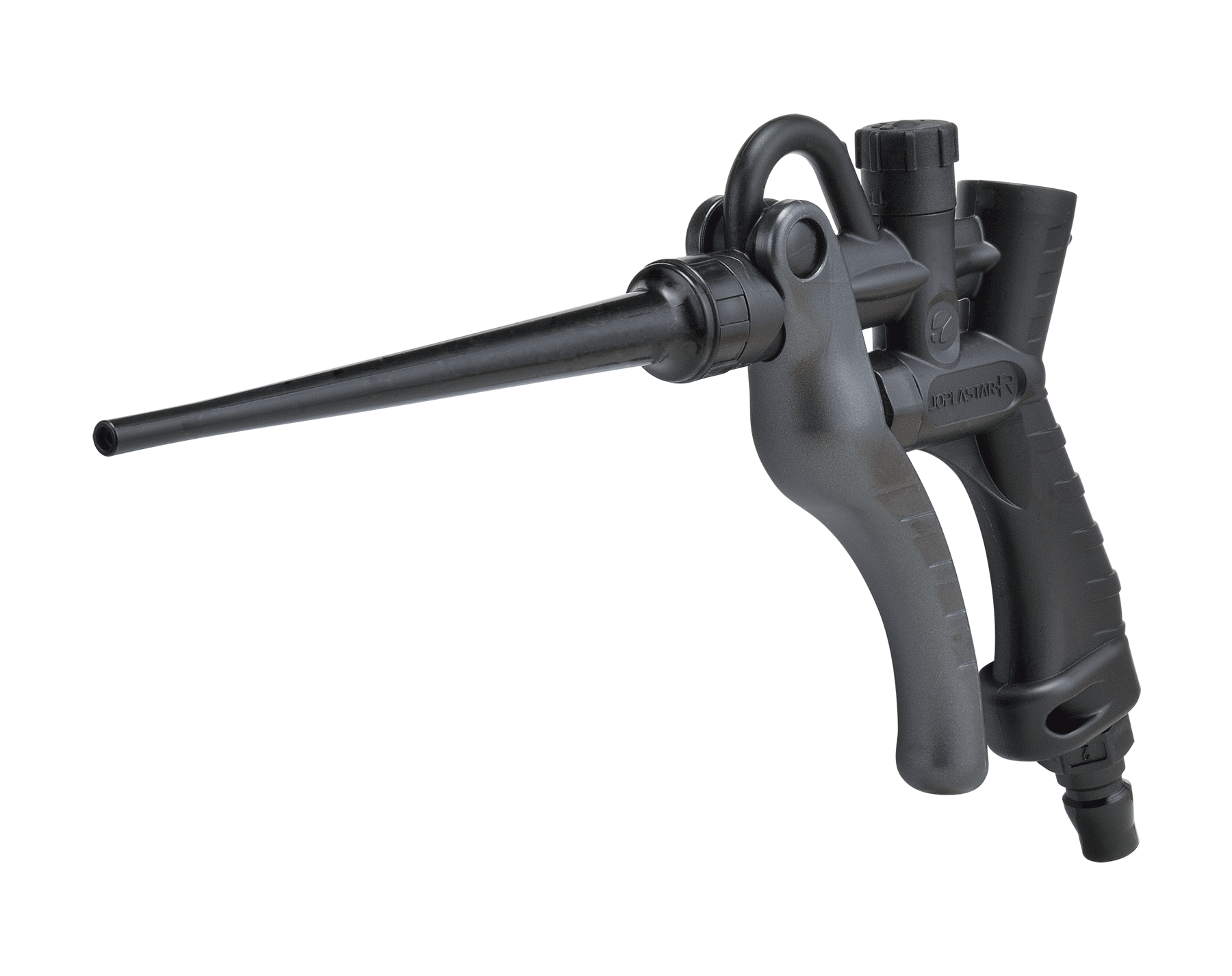

接続例
・PP製ロングノズル + ジョプラスターR
TD-100H+TSLN-140
【構成内容】
・ノズル:TLN-140 ・エアダスター:TD-100H

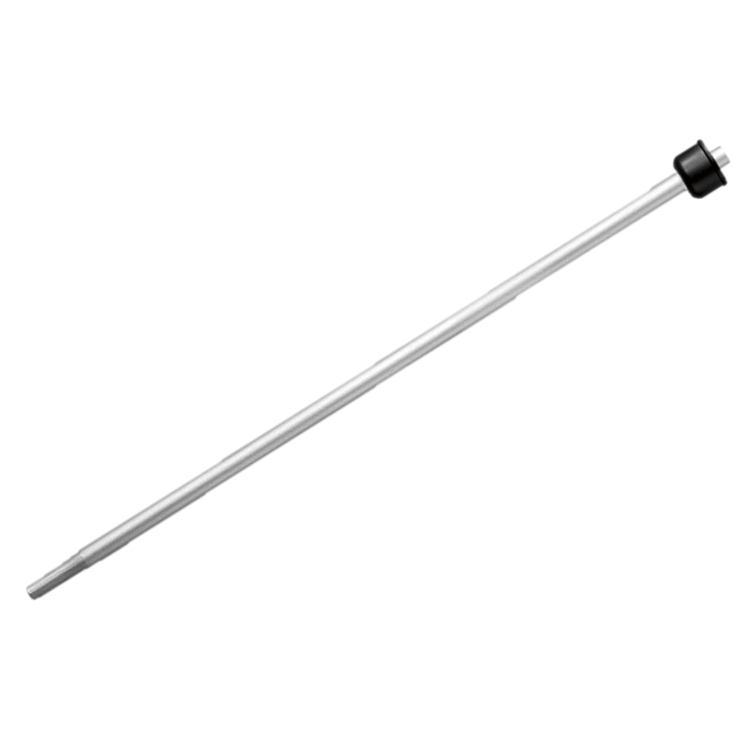

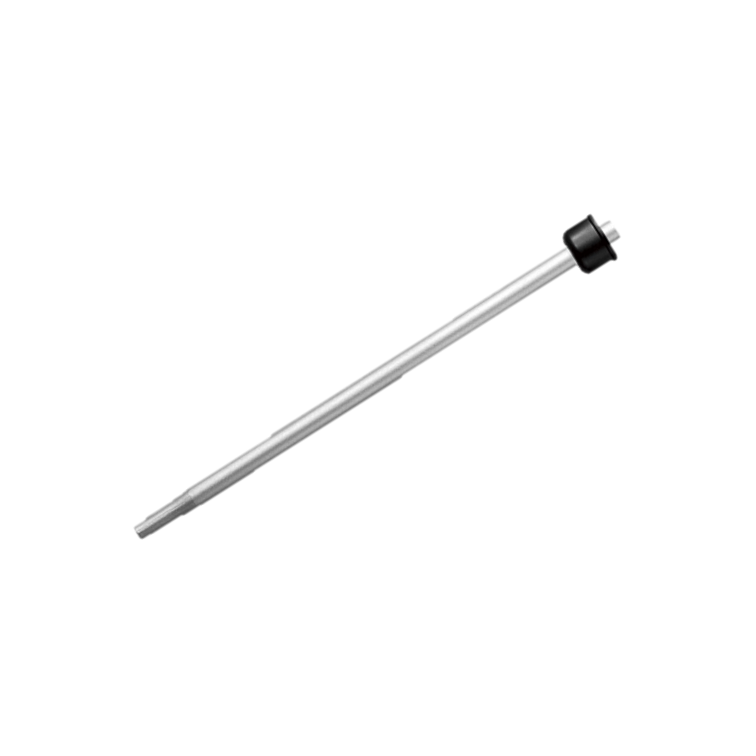

TLN-2 & TLN-3(アルミ製ロングノズル 200mm & 300mm)

ジョプラスター用ノズル一覧TLN-2&TLN-3


さらに長いノズルなら、アルミニウム製ロングノズルを。

200mm(15グラム)と

300mm(30グラム)の、2種類をラインナップしています。

TLN-140では届かない場合や、ノズルに強度が必要な箇所にお使いください。

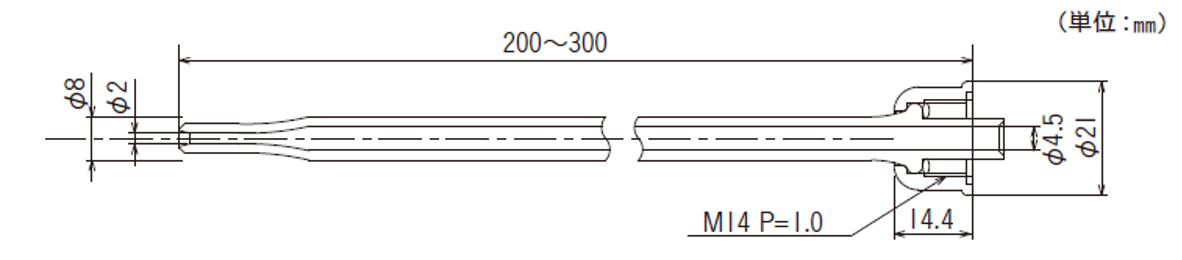

仕様



品番 TLN-2 TLN-3
適応流体 エアー
材質 ノズル部:アルミニウム
ナット部:PA
Oリング:シリコン
常用使用圧力 0~1.0MPa
使用環境温度 0〜50℃
流体温度 0~50℃
重量  20g 30g
全長 200mm 300mm
接続口 M14×1 メネジ
※ジョプラスター専用キャップ
先端径 Φ8
吹出口径 Ф2×1穴
概要
丈夫なアルミ製のロングノズルです。
■200mmと300mmの2種類

■機械の奥まった場所などのブローに効果的

主な用途

・清掃作業:自動車や産業用マシンのメンテナンス作業などに。




接続例

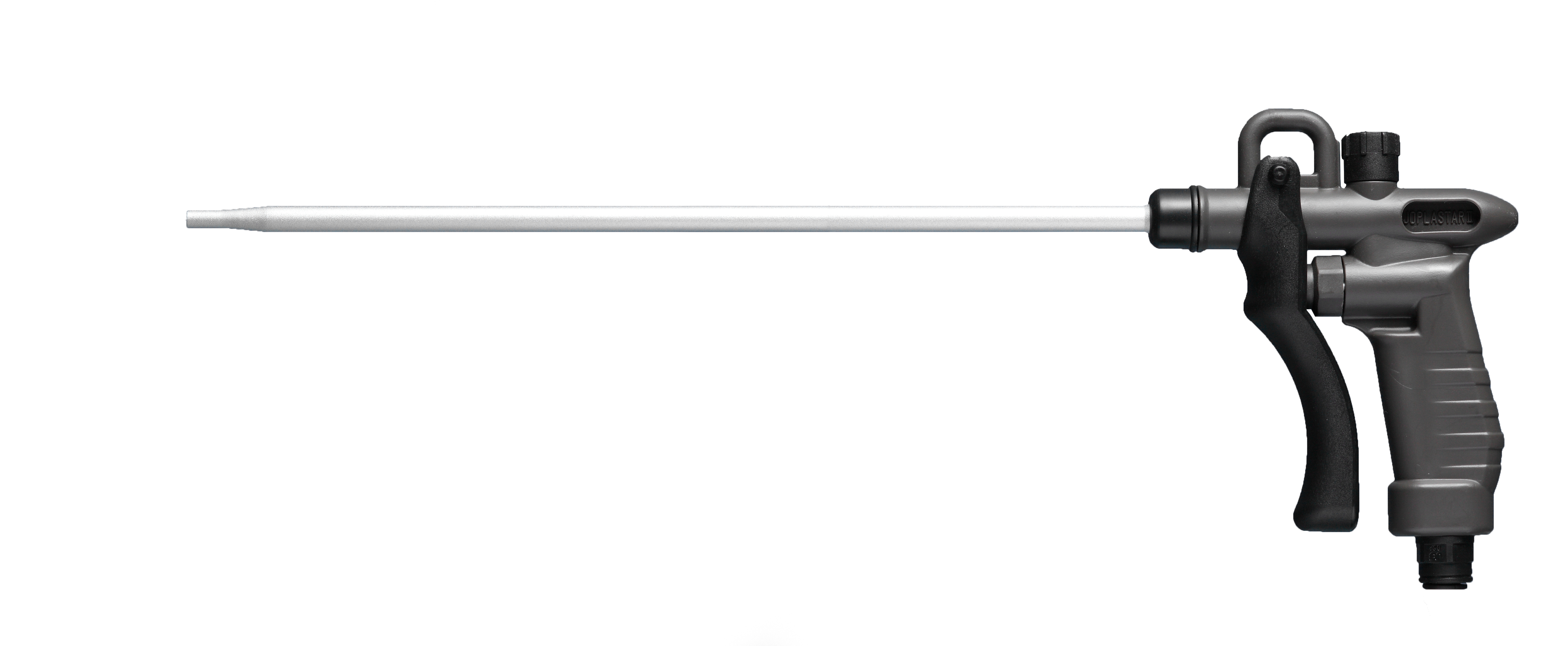

・アルミ製ロングノズル200mm + ジョプラスターⅡ

TD-30H+TLN-2
【構成内容】
・ノズル:TLN-2 ・エアダスター:TD-30H










ロングノズル用 安全シールド          RoHS2mini.png

TAS-PC(PC製安全シールド)

ジョプラスター用ノズル一覧TAS-PC



跳ね返り対策には、PC製安全シールドを。


丈夫で透明なPC(ポリカーボネート)製なので、

対象物が見やすく、汎用性に優れています。


安全対策が必要な様々な場所で活躍しています。





仕様



品番 TAS-PC
透明
用途種別 汎用品
材質 シールド:PC (ポリカーボネート)
取付アダプタ:NBR
常用使用圧力 0~1.0MPa
使用環境温度 0〜50℃
重量 28g

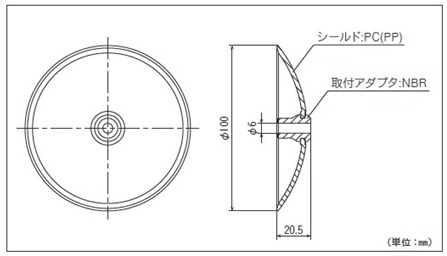

直径 Φ100
接続口 Φ6
概要
汎用性の高い透明な安全シールドです。
■丈夫なPC(ポリカーボネート)製

■視認性良好な透明タイプ

■ブローバックを防御しやすいお椀型



主な用途

・安全対策:ネジ穴からの切粉や水滴などの跳ね返り防止に。


【注意事項】

・必ずロングノズルシリーズ(TLN-140、TLN-2、TLN-3)と一緒にご使用ください。

・ソフトロングノズル(TSLN-140)には、ご使用できません。

・完全に跳ね返りを防止できるわけではありません。

・保護メガネ等と一緒にご使用することを推奨いたします。

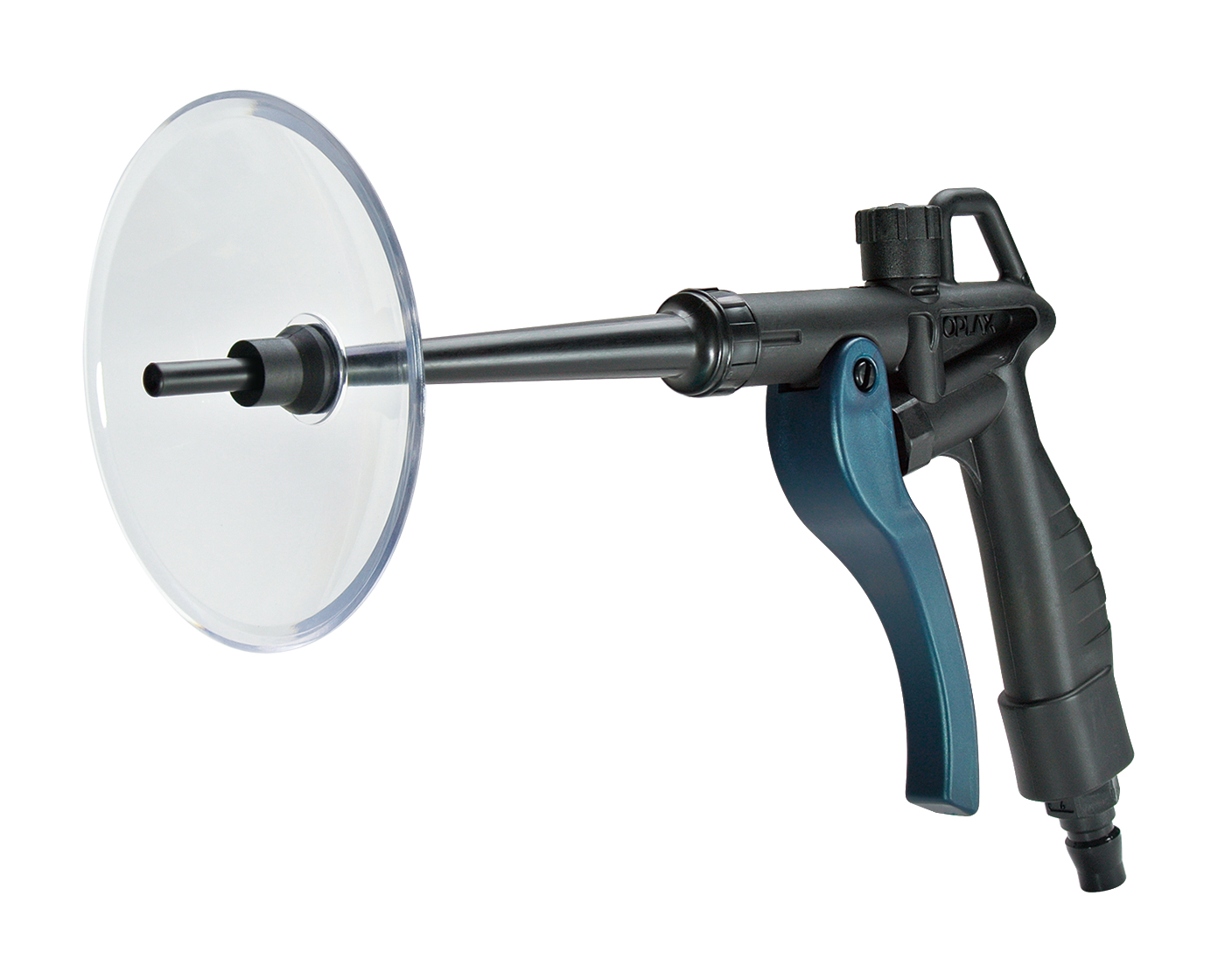

接続例

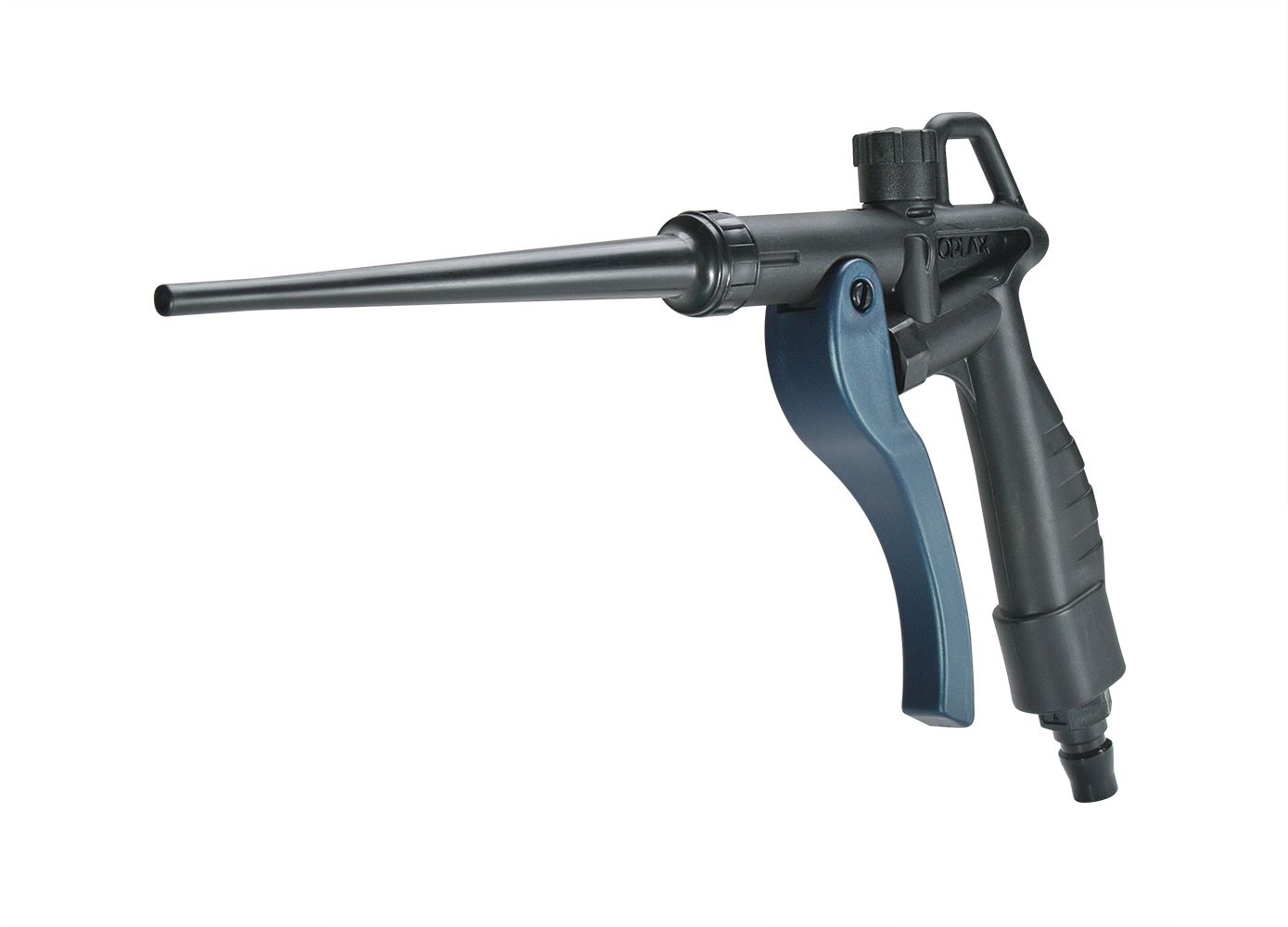

・PC製安全シールド + ジョプラスターPro

TD-200HB+TAS-PC
【構成内容】
・シールド:TAS-PC ・エアダスター:TD-200HB

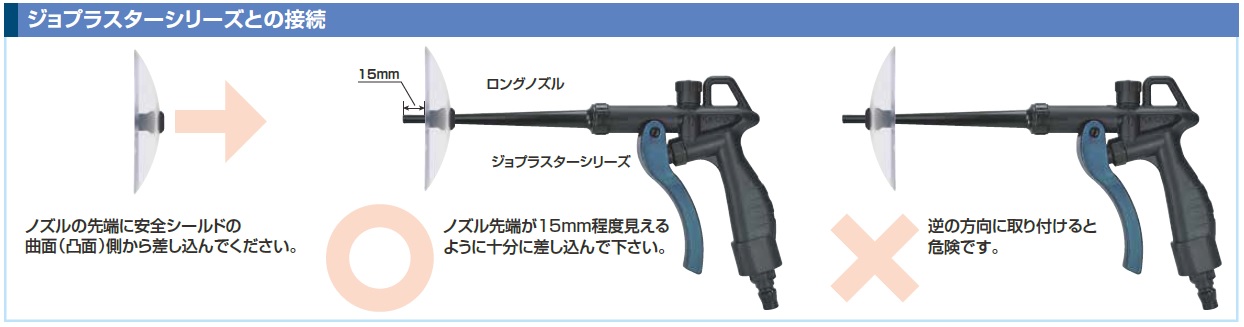

【接続方法】

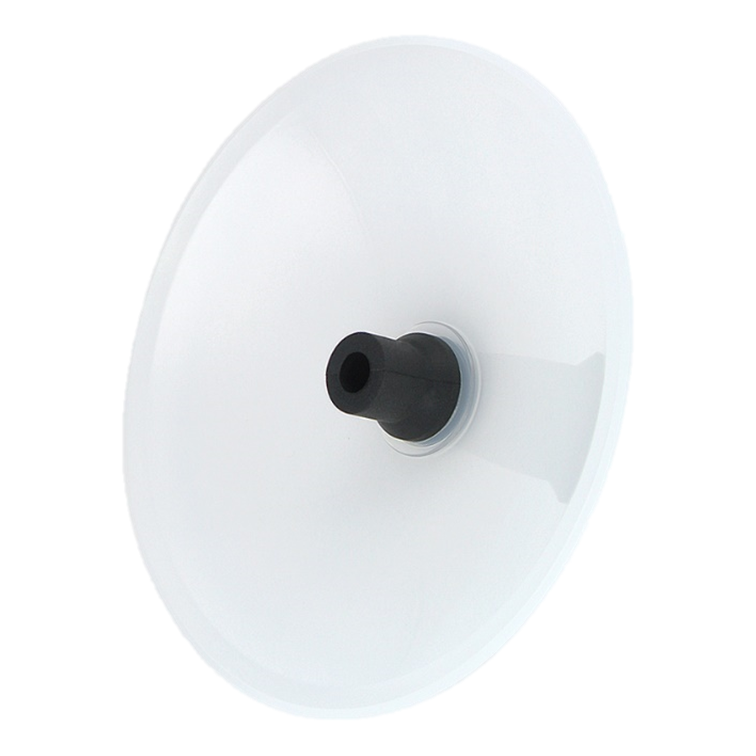

TAS-PP(PP製安全シールド)

ジョプラスター用ノズル一覧TAS-PP



特殊な用途での跳ね返り対策には、PP製安全シールドを。

シールドの材質として、業界で初めてPP(ポリプロピレン)を採用しました。


半透明で、耐薬・耐油性に優れているので、

薬液や油などを使う特殊な環境でも、使用できます。

いままでシールドが使えなかった作業環境にお試しください。


仕様



品番 TAS-PP
半透明(乳白色)
用途種別 特殊用途
材質 シールド:PP
取付アダプタ:NBR
常用使用圧力 0~1.0MPa
使用環境温度 0〜50℃
重量 21g
直径 Φ100
接続口 Φ6
概要
ありそうでなかったPP製の安全シールドです。
■耐薬・耐油性に優れたPP製

■乳白色で半透明

■ブローバックを防御しやすいお椀型



主な用途

・安全対策:薬液や油を使用する特殊な環境での跳ね返り防止に。


【注意事項】

・必ずロングノズルシリーズ(TLN-140、TLN-2、TLN-3)と一緒にご使用ください。

・ソフトロングノズル(TSLN-140)には、ご使用できません。

・完全に跳ね返りを防止できるわけではありません。

・保護メガネ等と一緒にご使用することを推奨いたします。



接続例
・PP製安全シールド + ジョプラスターPro

TD-200HR+TAS-PP
【構成内容】
・シールド:TAS-PP ・エアダスター:TD-200HR


【接続方法】
