ノズル ジョプラEJシリーズ

ジョプラEJシリーズ フラット型エアーノズル     RoHS2mini.png

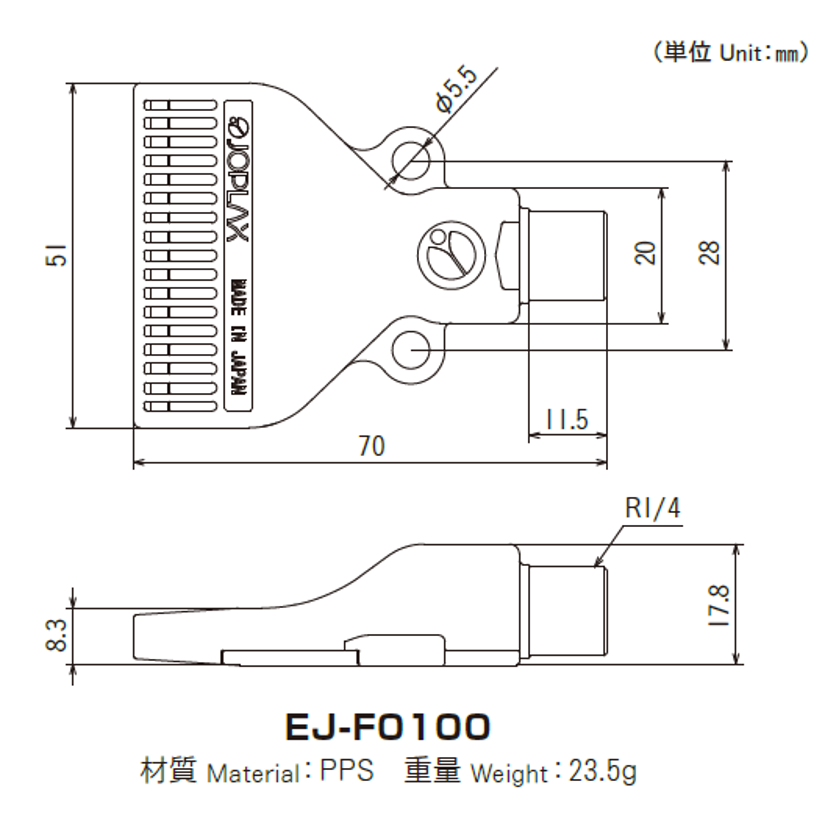

EJ-F0100(PPS製フラットノズル)

ジョプラスター用ノズル一覧EJ-F0100


作業効率改善なら、フラットノズルを。

ノズルの先端部が周囲の空気を取り込み、衝突力を増加させます。


耐薬・耐熱性に優れたPPS製なので、


作業環境を問わず、マルチな活躍が出来るノズルです。


仕様


品番 EJ-F0100
適応流体 エアー
材質 PPS
常用使用圧力 0~0.7MPa
使用環境温度 0〜130℃(0.5MPa)
流体温度 0~50℃
重量 23.5g
接続口 R1/4オネジ
吹出口径 Ф 1×16穴
適正締付トルク 3.0~5.0Nm
対応アダプター AD-Rc1/4
概要
ジョプラEJエコジェットシリーズ フラット型エアーノズル
幅広い活躍が期待できるPPS製のフラットノズルです。
■整流のエアーによる高い衝突力・減音効果

■特殊機構でエアーを増幅

■優れた耐熱性・耐薬品性


(参考資料)PPSの耐薬品性能
主な用途

・作業環境改善:特に室内での騒音対策などに。

・水切工程:大型タイルなど、面積の広い製品に。



【注意事項】

・エアーの衝突音や反響音は軽減できません。

・ネジ部にはシールテープ等をご使用ください。



【参考映像】

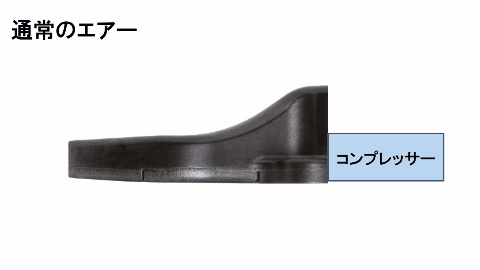

増幅の仕組み

ノズル先端部分で周囲の空気を取り込み、
衝突力を増幅させます。
増幅の仕組み


衝突力のデータ

流量(L/min) 衝突力(単位:N) 増幅値
100 0.41 5.0%UP
200 1.61

3.8%UP

300 3.14

6.0%UP

400 4.59 4.4%UP
500 6.13 6.05%UP
接続例

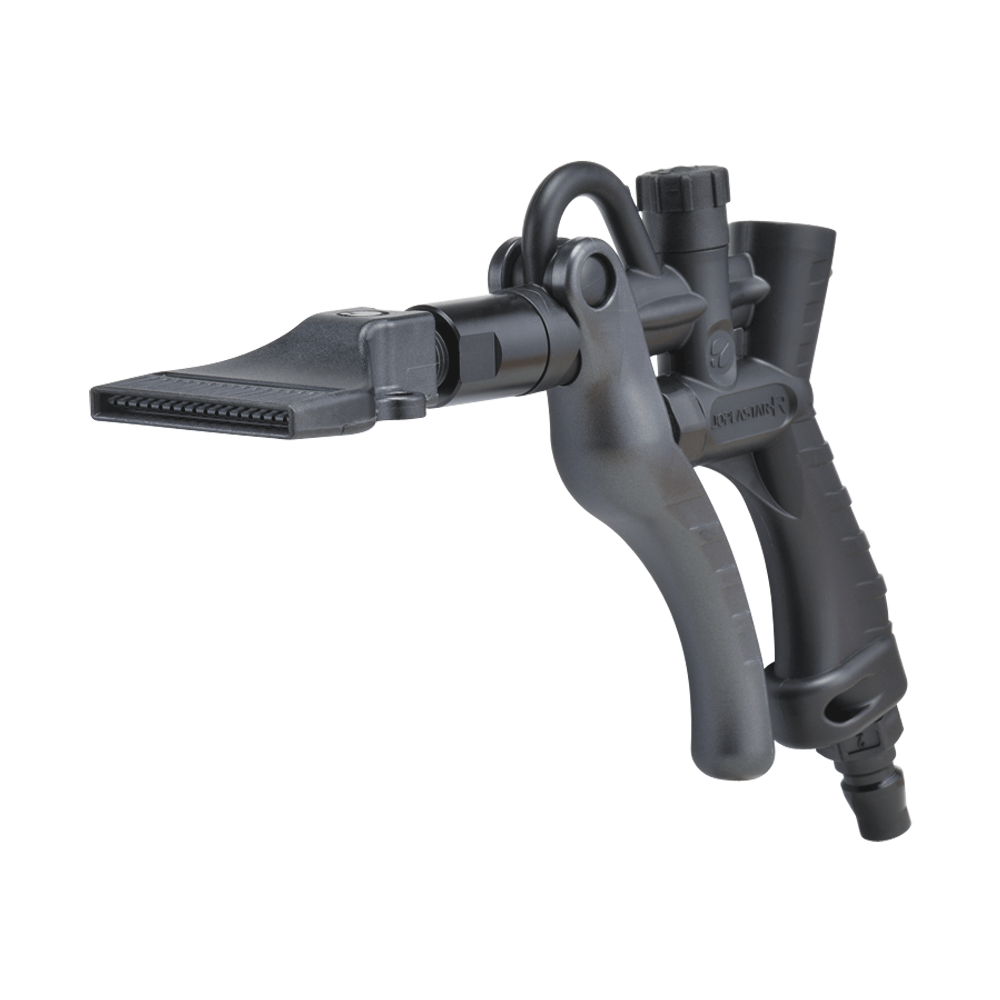

・フラットノズル + ジョプラスターR
TD-100H+EJ-F0100
【構成内容】
・ノズル:EJ-F0100  ・アダプター:AD-Rc1/4  ・エアダスター:TD-100H

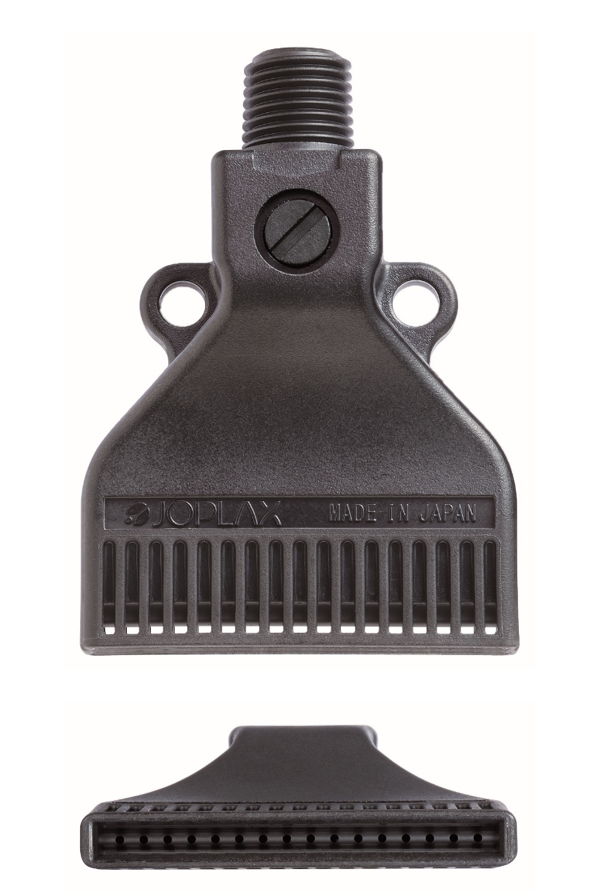

EJ-F0120(PPS製フラットノズル流量調整タイプ)

ジョプラスター用ノズル一覧EJ-F0120


マシンや生産ラインには、流量調整タイプのフラットノズルを。

流量調整ネジで、連結ブロー時のバラつきを解消できます。

幅広・均一・遠距離ブローが可能な、汎用性の高いノズルです。


仕様

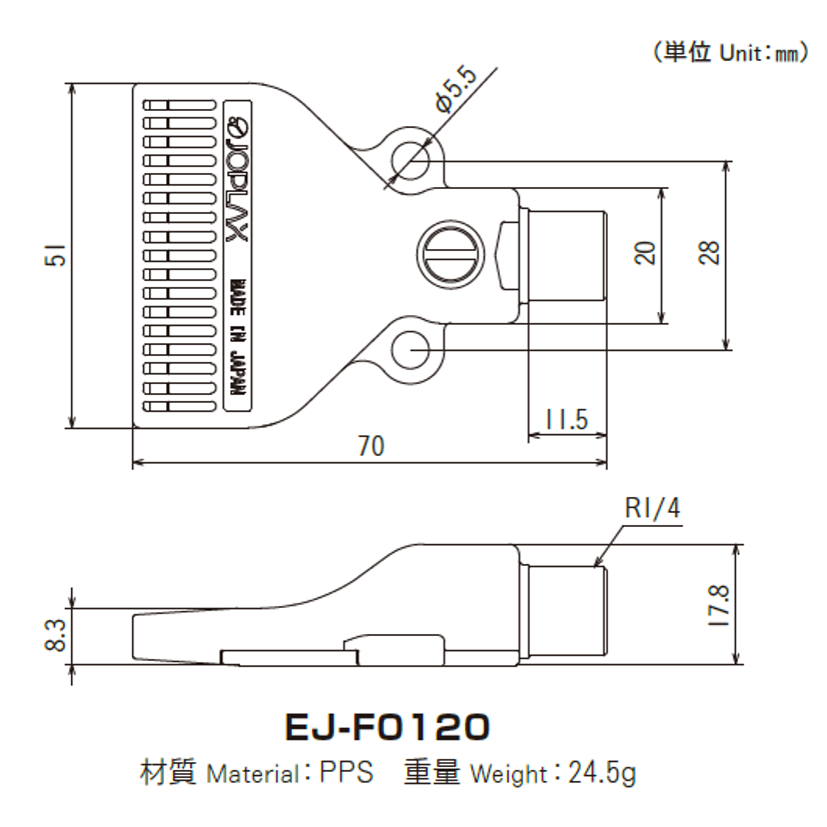

品番 EJ-F0120(流量調整機能付き)
適応流体 エアー
材質 PPS
常用使用圧力 0~0.7MPa
使用環境温度 0〜130℃(0.5MPa)
流体温度 0~50℃
重量 24.5g
接続口 R1/4オネジ
吹出口径 Ф 1×16穴
適正締付トルク 3.0~5.0Nm
対応アダプター AD-Rc1/4
概要
ジョプラEJエコジェットシリーズ フラット型エアーノズル
生産ラインを考慮した流量調整機能付きノズルです。
■流量調整機能による連結ブロー時のバラつき解消

■整流のエアーによる高い衝突力・減音効果


■特殊機構でエアーを増幅

■優れた耐熱性・耐薬品性


(参考資料)PPSの耐薬品性能
主な用途


・各種生産ライン:水切・金型冷却・剥離工程などに。



【注意事項】

・エアーの衝突音や反響音は軽減できません。

・流量調整には、マイナスドライバーが必要です。

・ネジ部にはシールテープ等をご使用ください。

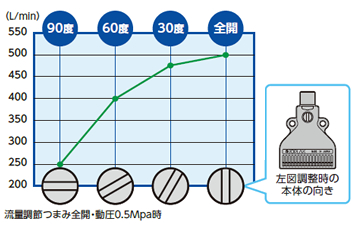

流量調整の仕組み

流量調整ネジの角度を変えることで、ノズル単体でも流量の調整が可能です。

増幅の仕組み









EJ-R0100(POM製ラウンドノズル)

ジョプラスター用ノズル一覧EJ-R0100


騒音にお困りなら、ラウンドノズルを。

特殊な構造により、静音かつ直進性と衝突力に優れたエアーを出すことが可能です。

遠距離でもピンポイントブローが可能な、作業性の高いノズルです。



仕様

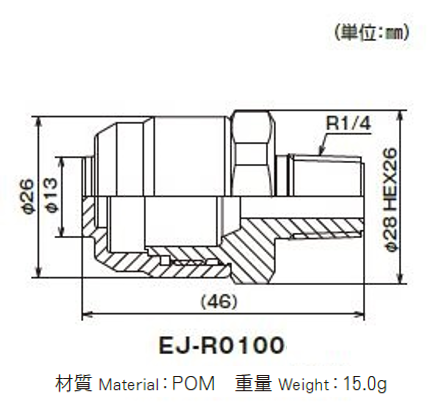

品番 EJ-R0100
適応流体 エアー
材質 POM
常用使用圧力 0~0.7MPa
使用環境温度 0〜50℃
流体温度 0~50℃
重量 15g
接続口 R1/4オネジ
吹出口径 Ф 1×13穴
適正締付トルク 3.0~5.0Nm
対応アダプター AD-Rc1/4
概要
ジョプラEJエコジェットシリーズ フラット型エアーノズル
エアーの拡散を抑えるラウンドノズルです。
■ピンポイントへの集中ブロー

■整流のエアーによる高い衝突力・減音効果

■軽量・コンパクト設計

主な用途


・作業環境改善:特に室内での騒音対策などに。

・冷却工程:鋳物や金型などに。


【注意事項】

・エアーの衝突音や反響音は軽減できません。

・ネジ部にはシールテープ等をご使用ください。



接続例
・ラウンドノズル + ジョプラスターR
TD-100H+EJ-R0100
【構成内容】
・ノズル:EJ-R0100  ・アダプター:AD-Rc1/4  ・エアダスター:TD-100H

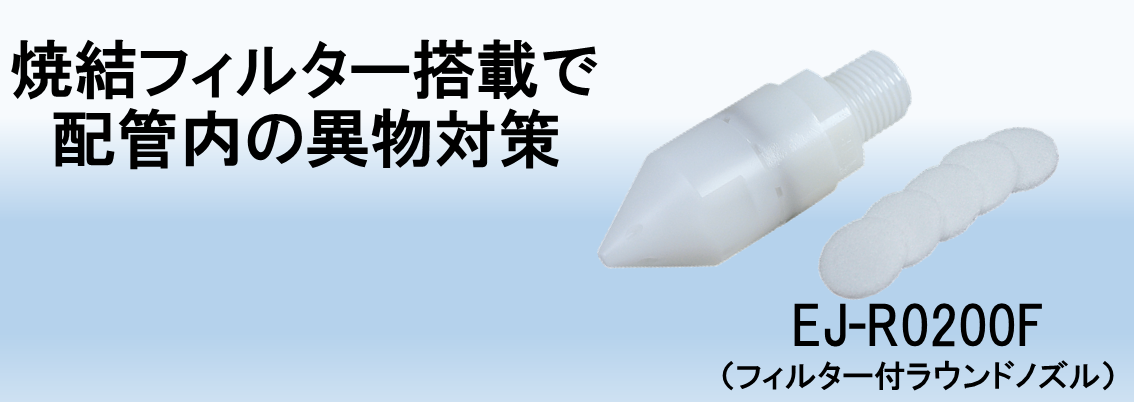

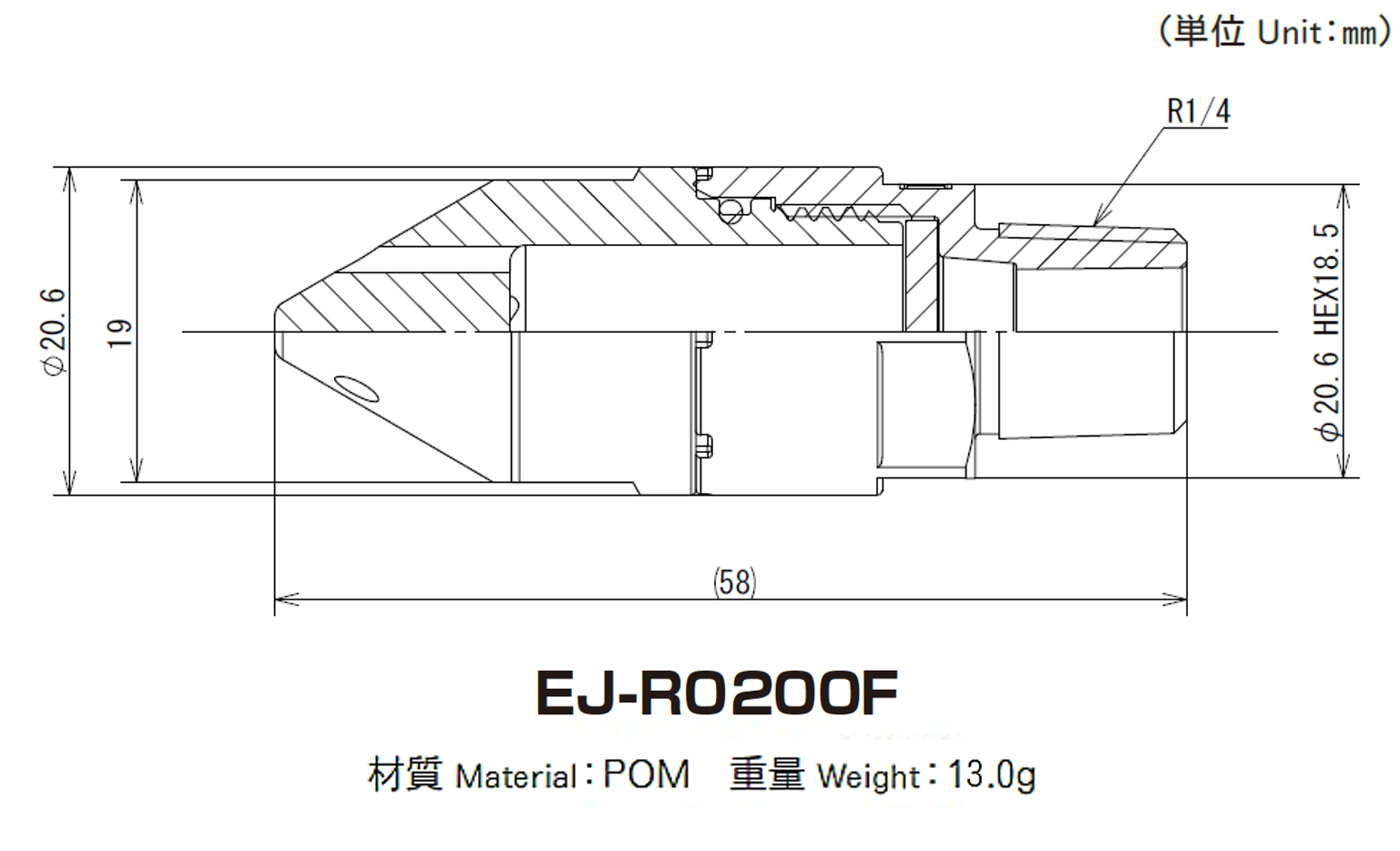

EJ-R0200F(フィルター付きラウンドノズル)

ジョプラスター用ノズル一覧EJ-R0200F




騒音と異物にお困りなら、フィルター付きラウンドノズルを。

ノズル内部に焼結フィルターを搭載しているので、

静音かつ異物除去が可能な、一石二鳥の経済的なノズルです。

騒音・異物対策の最後の砦として、ご使用ください。


仕様


品番 EJ-R0200F
適応流体 エアー
材質 ノズル:POM
フィルター:PE
常用使用圧力 0~0.7MPa
使用環境温度 0〜50℃
流体温度 0~50℃
重量 13g
接続口 R1/4オネジ
吹出口径 Ф 1.6×5穴
適正締付トルク 3.0~5.0Nm
対応アダプター AD-Rc1/4
概要
ジョプラEJエコジェットシリーズ フラット型エアーノズル

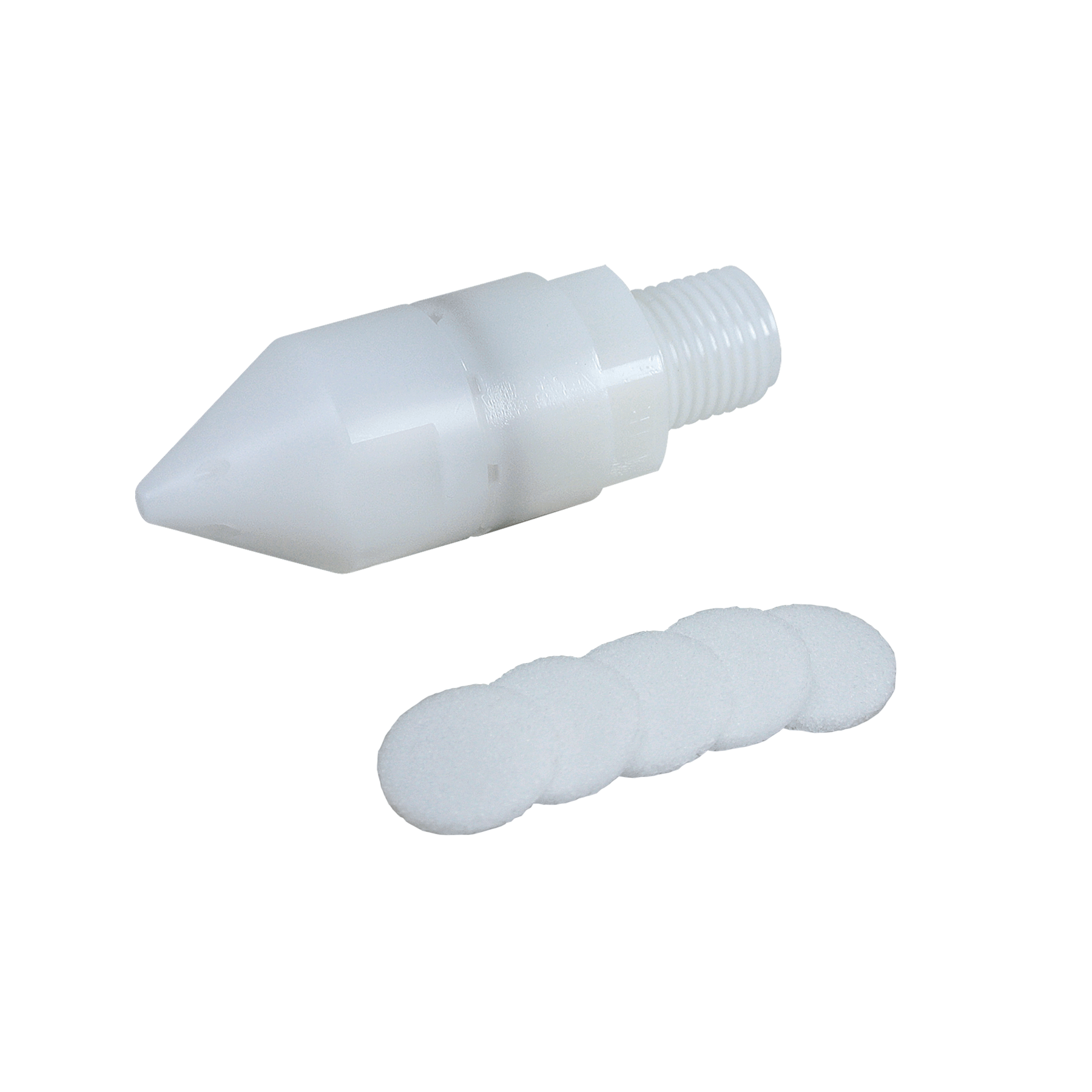

焼結フィルター搭載。一石二鳥なラウンドノズルです。
■1本で騒音と異物をまとめて対策

■フィルターの交換が可能・交換用フィルター5枚付き

■軽量・コンパクト設計



主な用途


・作業環境改善:特に室内での騒音対策や、配管の異物対策に。


【注意事項】

・エアーの衝突音や反響音は軽減できません。

・水滴は除去できません。

・ネジ部にはシールテープをご使用ください。

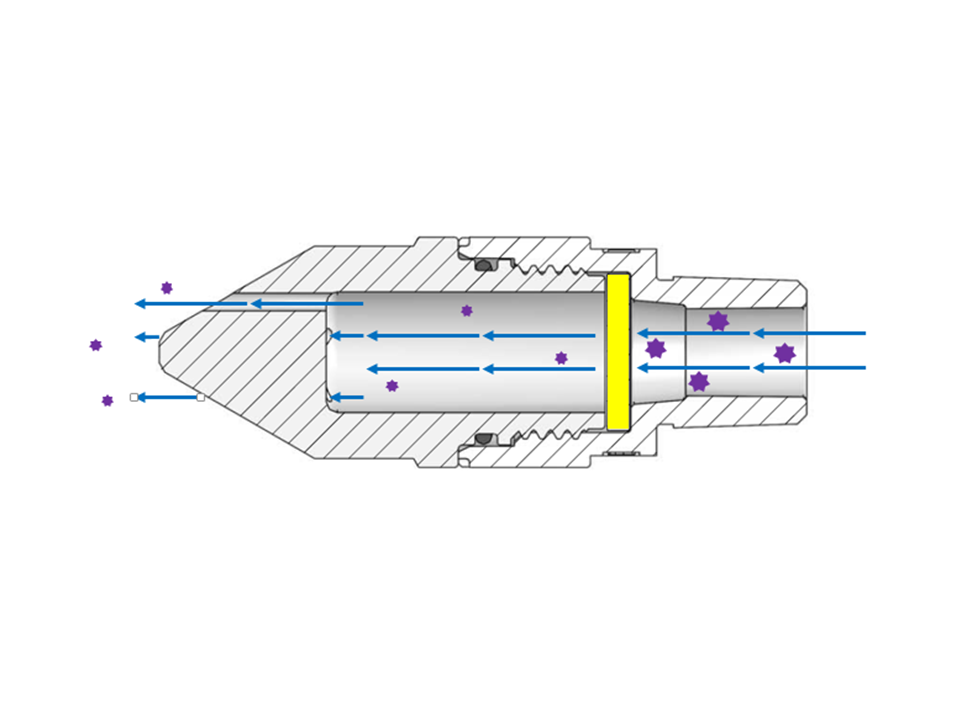

フィルターの交換方法


フィルターを交換する際は、下記の手順を参考にしてください。




・印刷用PDFダウンロード(256KB)




接続例

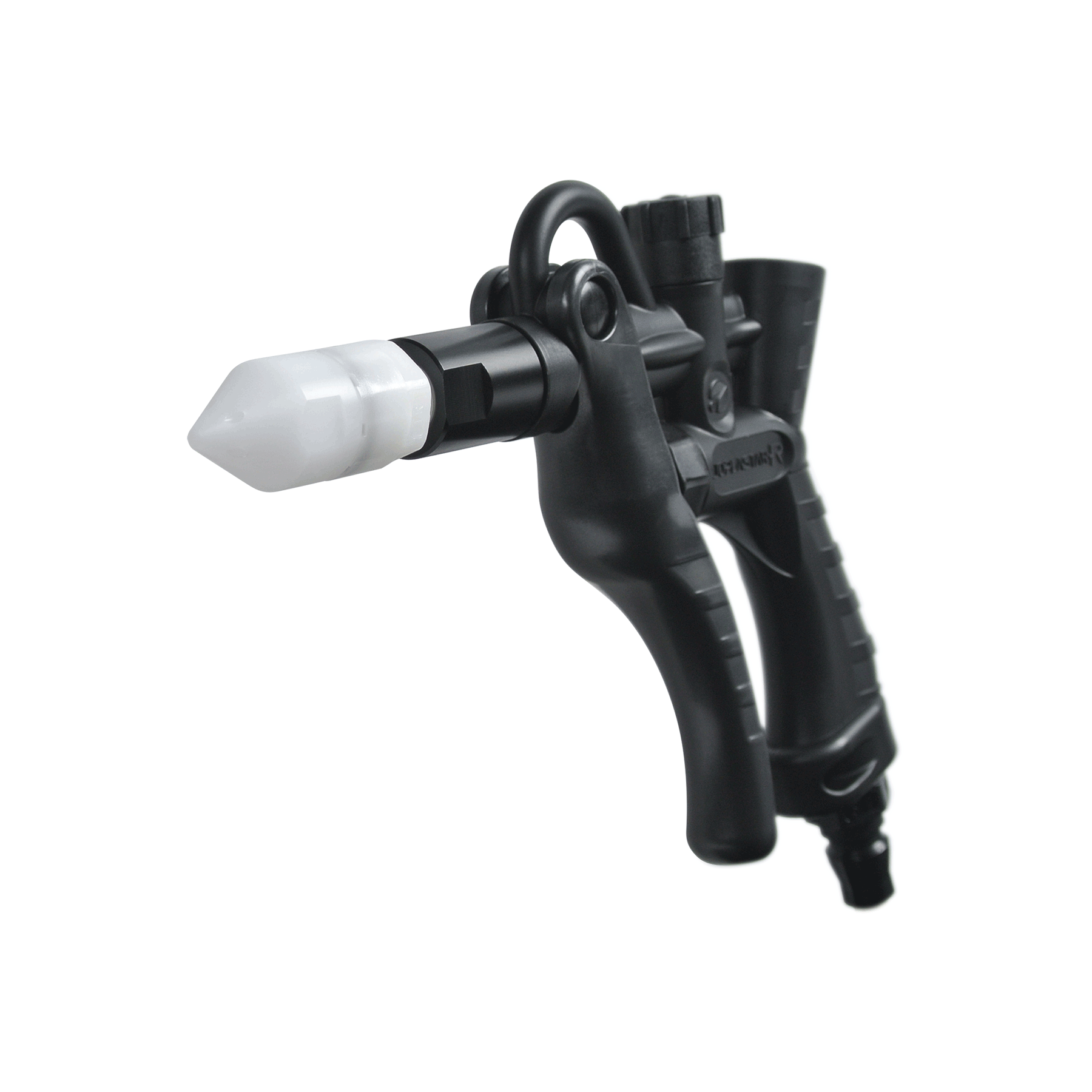

・フィルター付きラウンドノズル + ジョプラスターR
TD-100H+EJ-R0200F
【構成内容】
・ノズル:EJ-R0200F  ・アダプター:AD-Rc1/4  ・エアダスター:TD-100H
