ノズル その他のオプション

エアーダスター用ノズル関連                  RoHS2mini.png

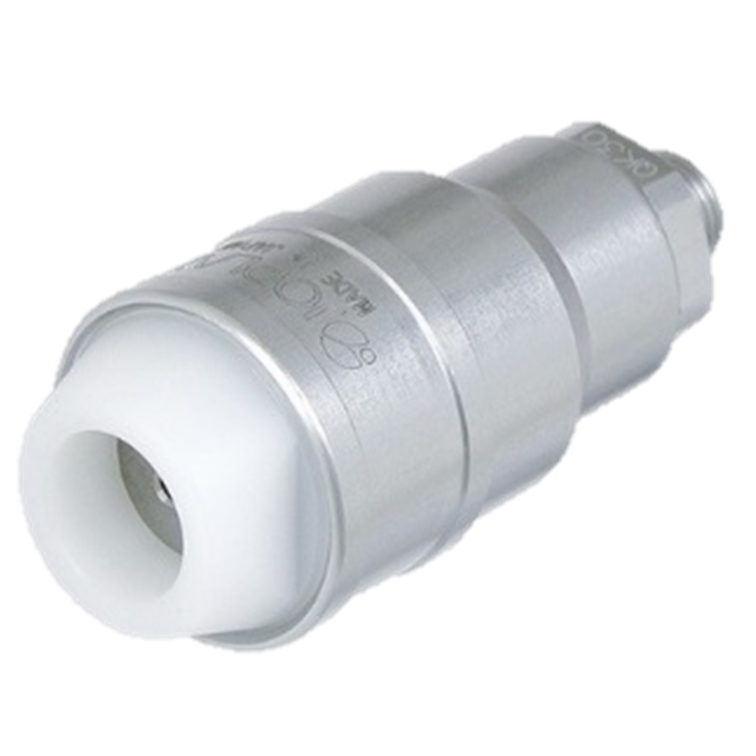

ARS-JP(間欠波動ノズル 嵐 JOPLAX)※旧称:ハンマーダスター嵐

ジョプラスター用ノズル一覧ARS-JP


作業時間短縮には、嵐ノズルを。

先端軸の回転によって、マシンガンのようにエアーを連打します。

間欠波動効果で、広範囲へ威力の高いエアブローが可能です。

とにかくパワフルなエアーが必要な環境にオススメです。

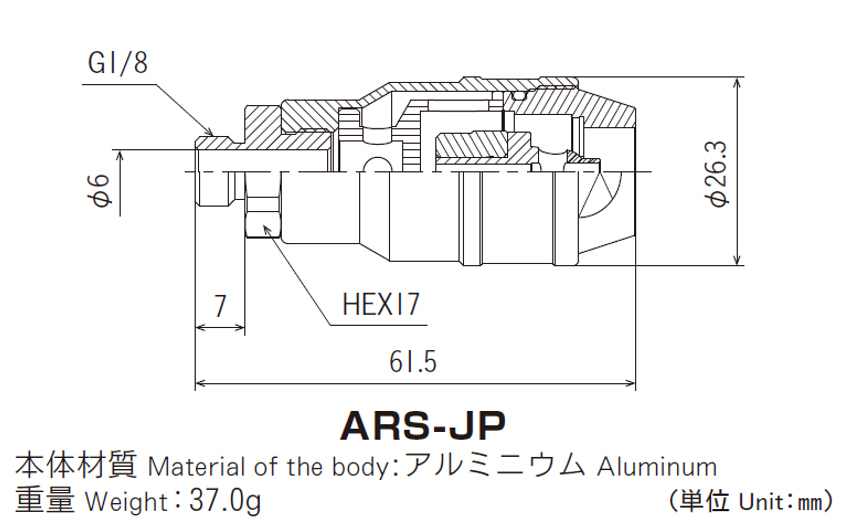

仕様


品番 ARS-JP
適応流体 エアー
材質 アルミニウム
常用使用圧力 0~1.0MPa
使用環境温度 5〜50℃
流体温度 5〜50℃
重量 37g
接続口 G1/8オネジ
吹出口径 最小Φ2.5

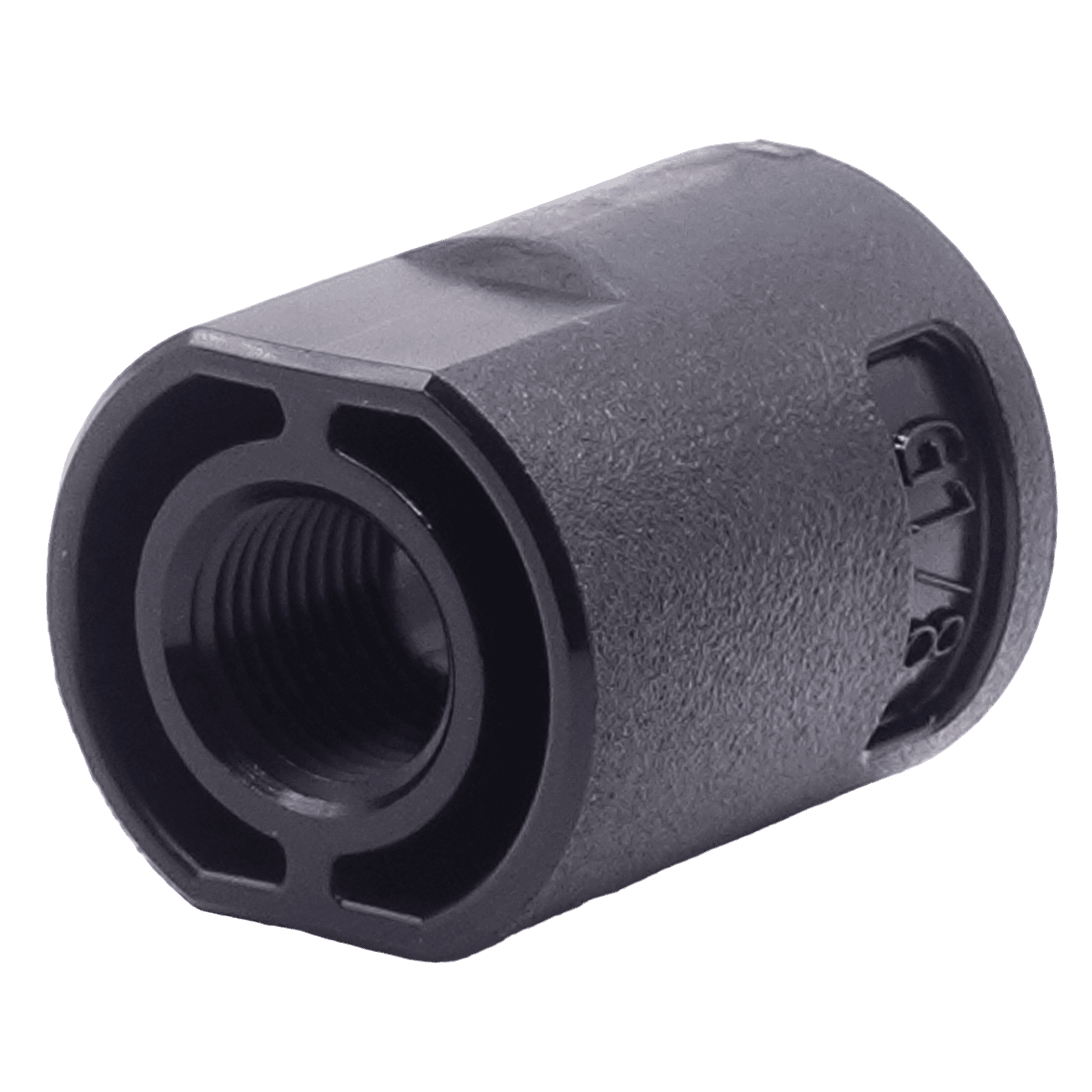

対応アダプター AD-G1/8
概要
間欠波動ノズル嵐
間欠波動エアーのパワフルなノズルです。
■手を左右に振らなくても広範囲のブローが可能

■エアーの連打で窪みに溜まった水や切粉を叩き出す

■作業時間短縮による省エネ効果
主な用途

・切粉除去:NCフライス盤など、取りにくい切粉に。


・水切工程:ベアリングや自動車部品など、複雑な形状に。


【注意事項】

・使用圧力によっては、ノズルが回転しないことがあります。

・間欠波動効果を維持するために、射程距離は80mm以内を推奨します。


【参考映像】

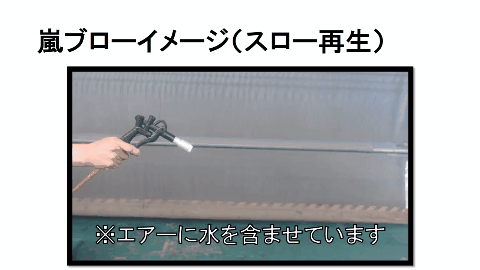

間欠波動ノズル嵐ARS-JP使用例

接続例
・嵐 JOPLAX + ジョプラスターR

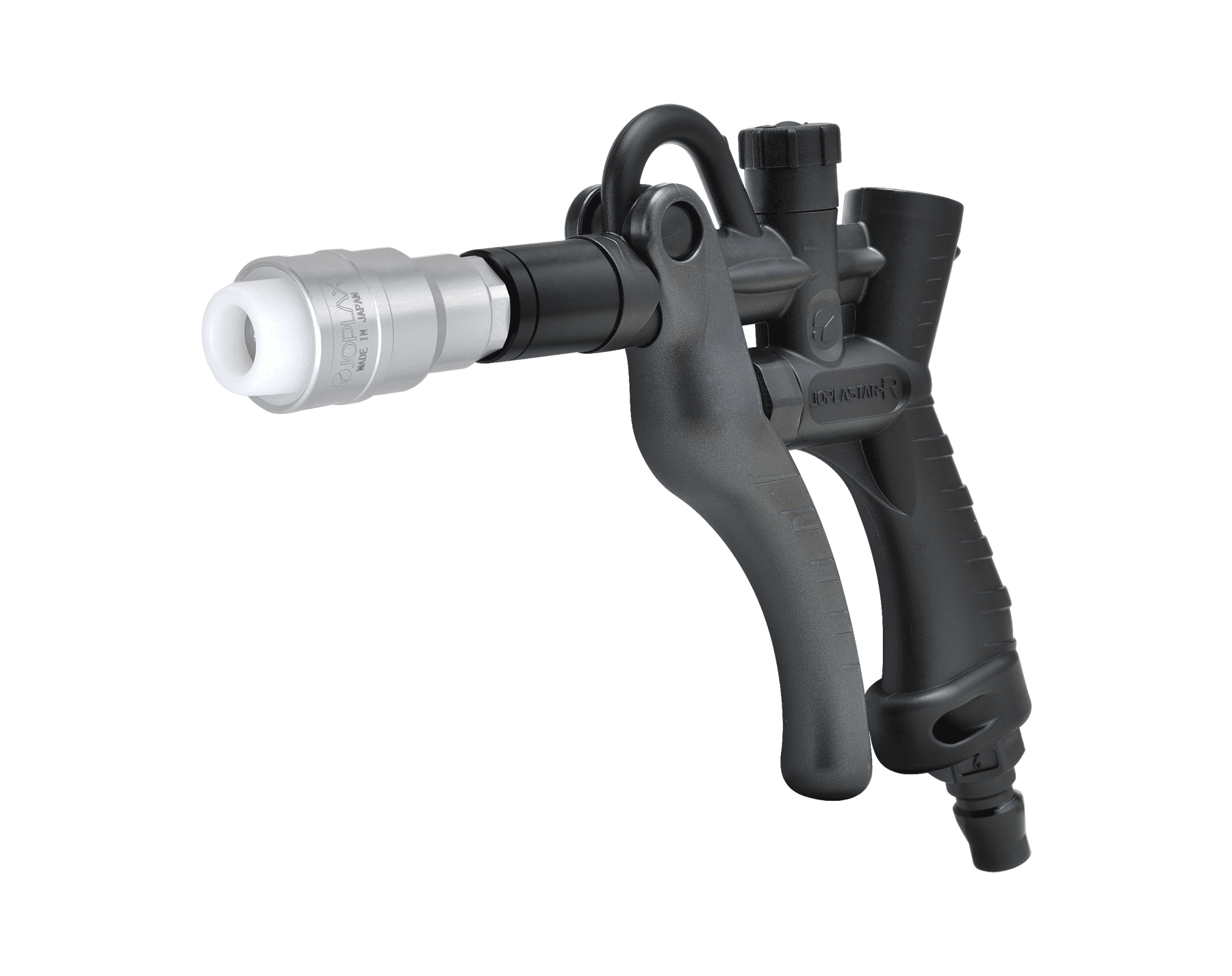

TD-100H+ARS-JP
【構成内容】
・ノズル:ARS-JP  ・アダプター:AD-G1/8  ・エアダスター:TD-100H

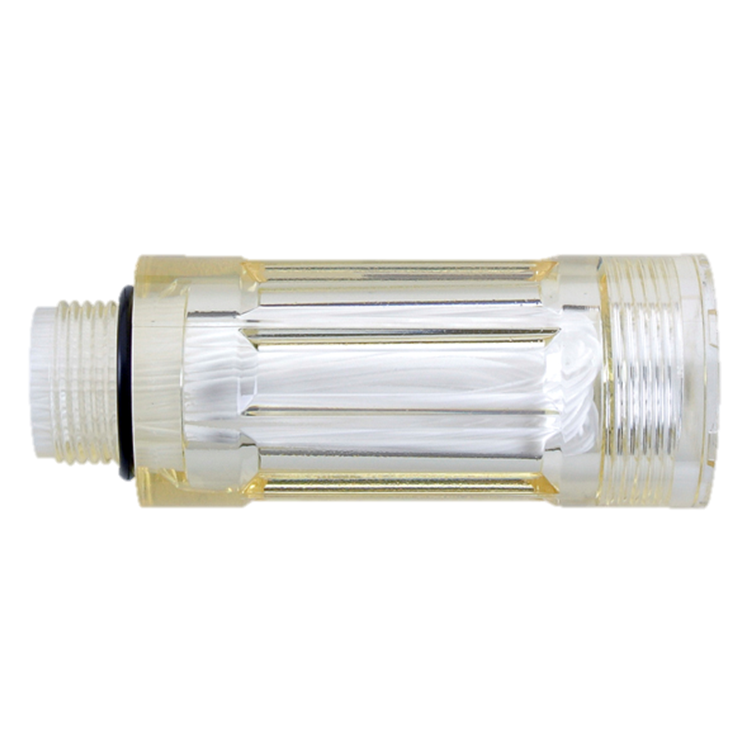

TF-10N(中空糸膜フィルター)

ジョプラスター用ノズル一覧TF-10N


衛生管理には、中空糸膜フィルターを。


ろ過精度0.01μmの中空糸膜が、

ホコリ・水滴・雑菌などの異物をキャッチし、


クリーンなエアーを出すことが可能です。

食品・半導体・精密機器など、衛生面が重要な環境で活躍しています。

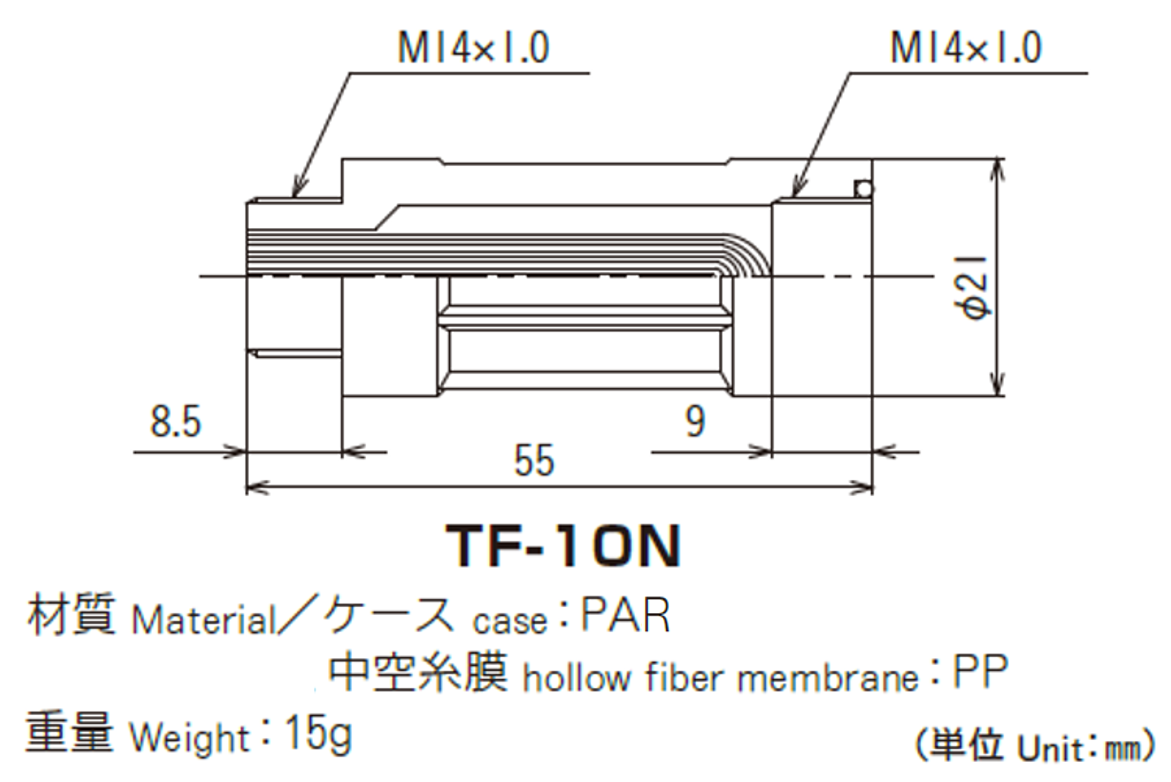

仕様


品番 TF-10N
適応流体 エアー
材質 中空糸膜:PP
ケース:PAR
常用使用圧力 0~0.4MPa
使用環境温度 5〜50℃
流体温度 5〜50℃
重量 15g
接続口 M14×1
※ジョプラスター専用
ろ過精度 0.01μm
膜面積 80㎠
概要
中空糸膜フィルター
ろ過精度0.01μmの高性能なフィルターです。
■水滴や異物をキャッチしクリーンなエアーを供給

■先端に付けるだけのお手軽タイプ

■食品・精密機器・印刷など幅広い分野で活躍中

主な用途

・各種生産ライン:精密機器のメンテナンスや、半導体の前工程などに。

・乾燥工程:食品や印刷物など、特に異物対策が必要な場所に。


【注意事項】

・ジョプラスターの標準付属ノズルと一緒にご使用ください。

・コンプレッサー用のメインフィルターとの併用を推奨いたします。

・商品の性質上、定期的な交換を推奨いたします。

・クリーンルーム用の商品ではありません。


【参考映像】

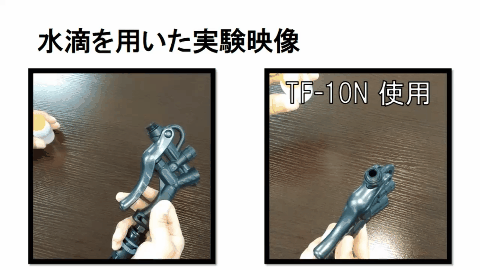

中空糸膜フィルターTF-10N使用例

接続例
・中空糸膜フィルター + ジョプラスターR
TD-100H+TF-10N
【構成内容】
・ノズル:TF-10N  ・エアダスター:TD-100H

他のノズルとの併用方法

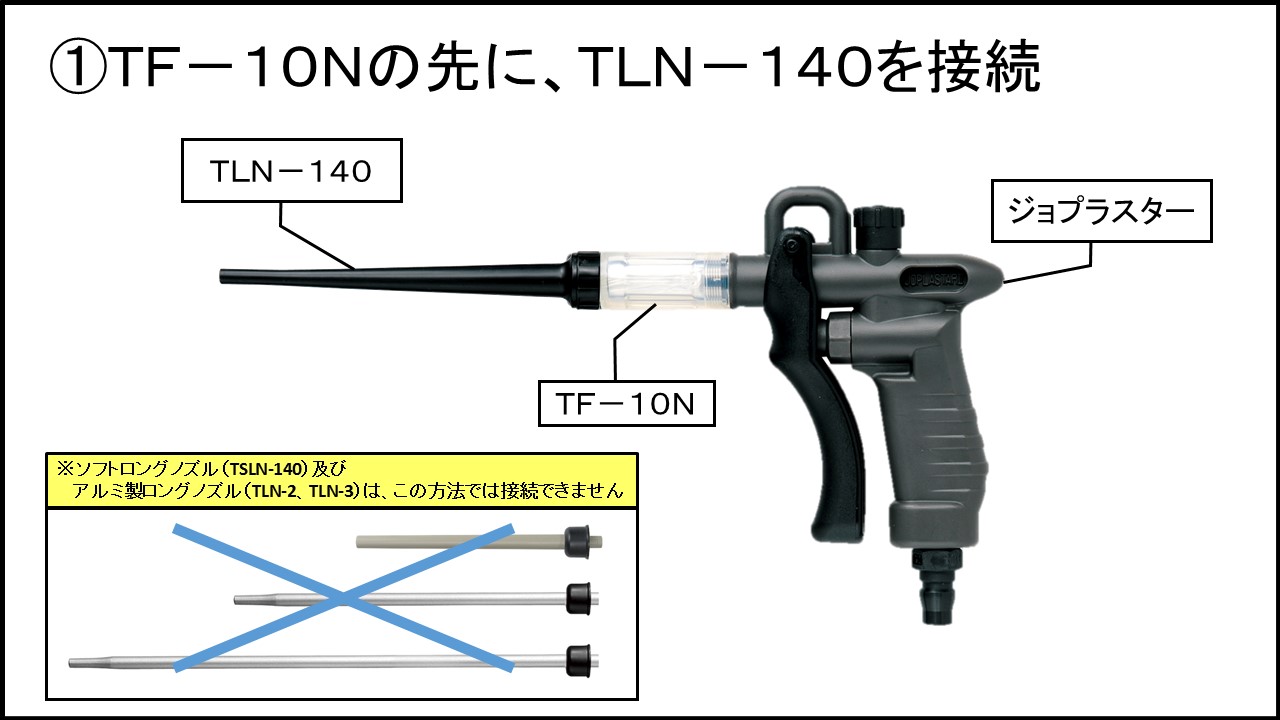

中空糸膜エアフィルター+TLN-140

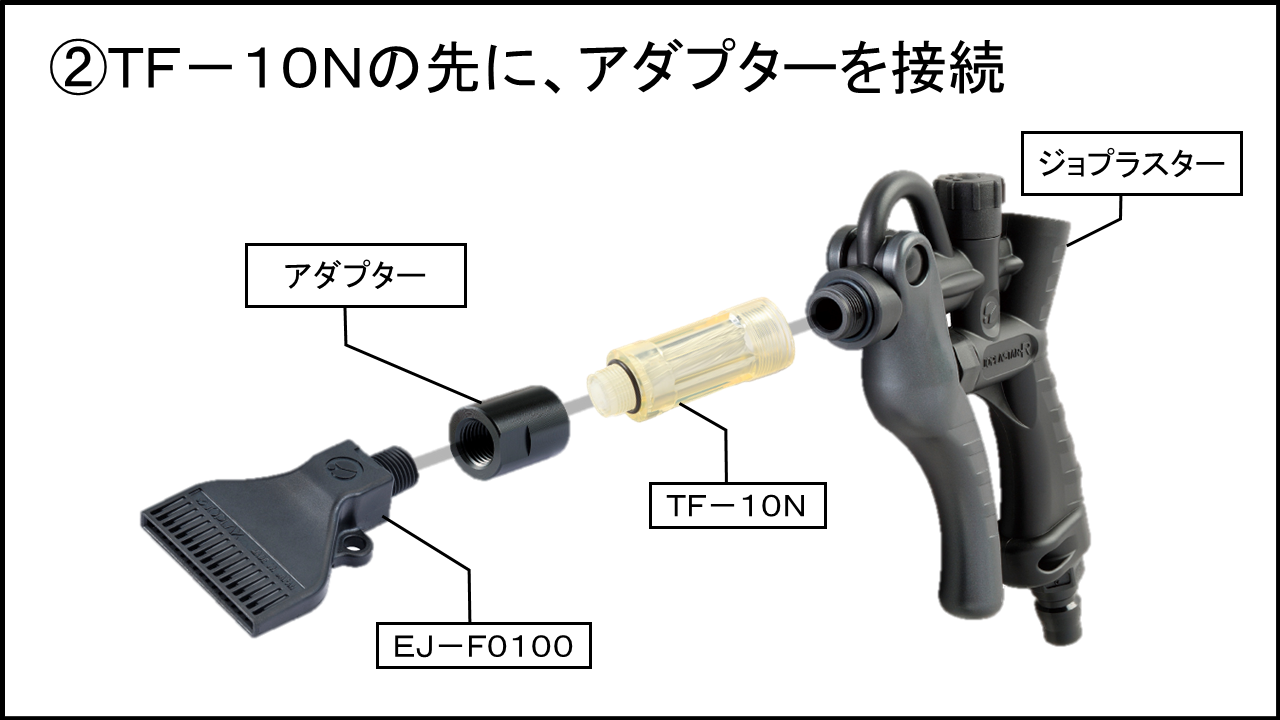

中空糸膜エアフィルター+アダプター





中空糸膜エアフィルター+TLN-3

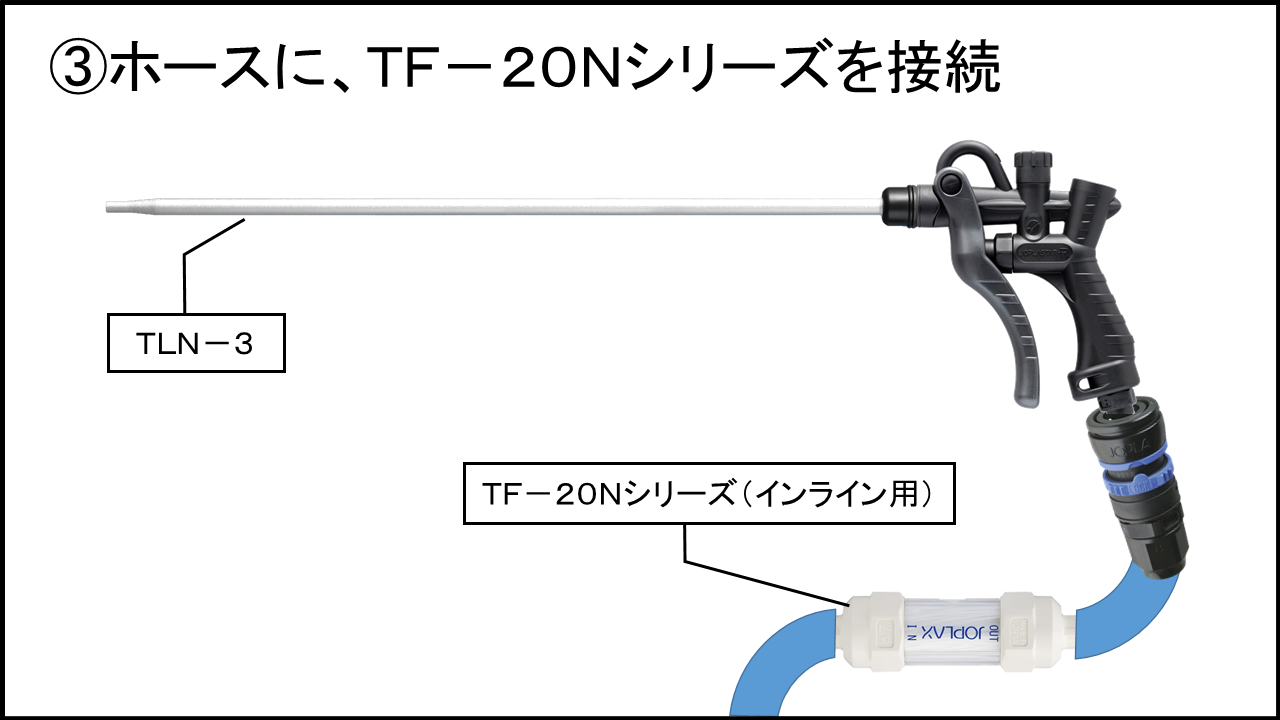

※TF-20Nシリーズは、こちらのページをご参照ください。














レヒラー社製ジェットノズルシリーズ           RoHS2マーク

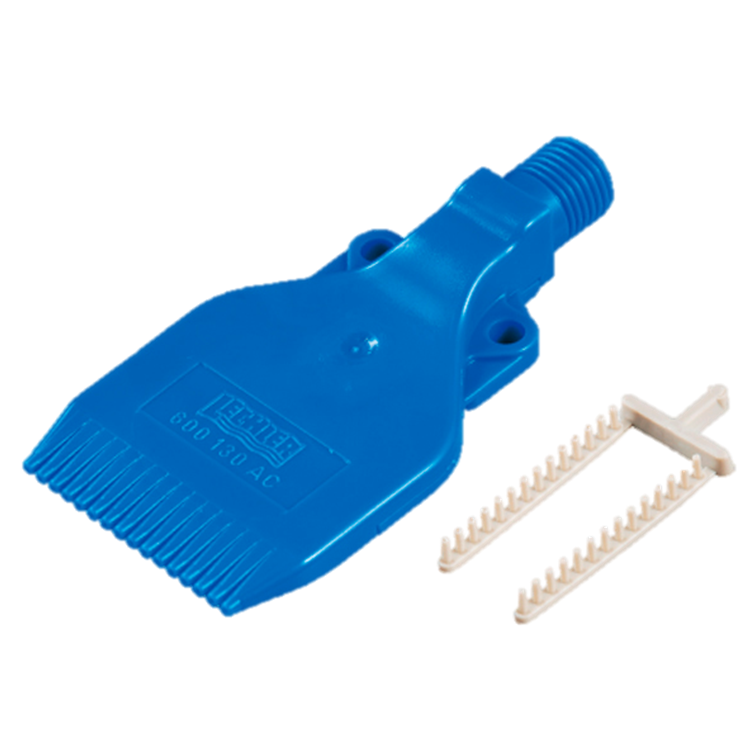

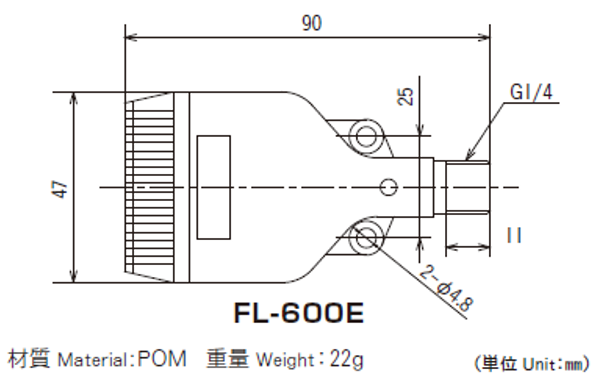

FL-600E(POM製フラットノズル)

ジョプラスター用ノズル一覧FL-600E


平面には、FL-600Eを。


ドイツのレヒラー社より輸入している、POM製フラットノズルです。

付属のオリフィスカバーを差し込むことで、ブロー幅の調整が可能です。


弊社が独自にノズル開発を始める前からお世話になっている製品です。


仕様


品番 FL-600E
適応流体 エアー
材質 POM
常用使用圧力 0~0.6MPa
使用環境温度 0〜50℃
流体温度 0〜50℃
重量 22g
接続口 G1/4オネジ
吹出口径 Φ1×16穴

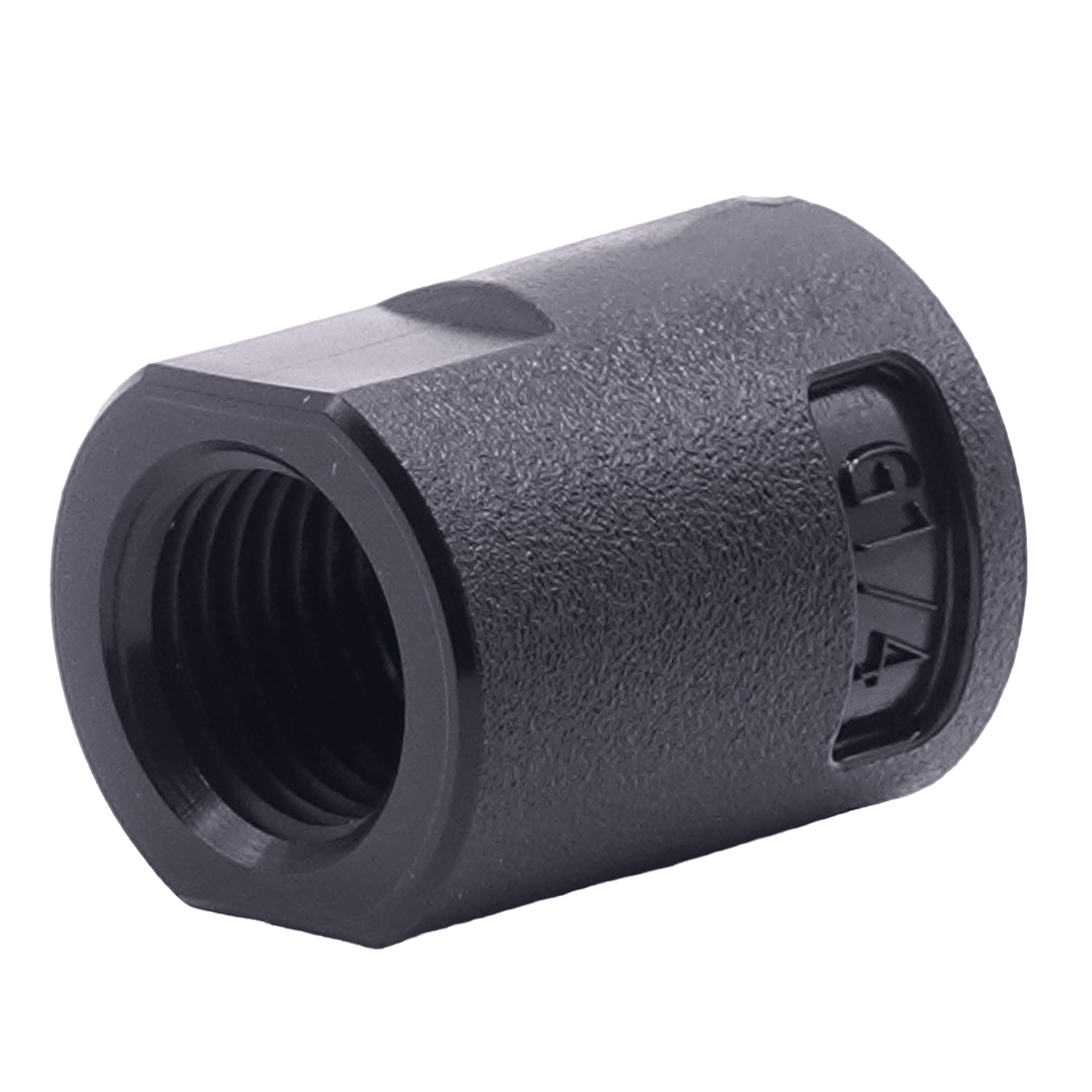

対応アダプター AD-G1/4
概要
ジョプラEJエコジェットシリーズ フラット型エアーノズル
レヒラー社(ドイツ)製のフラットノズルです。
■平面の均一ブローに効果的

■整流のエアーによる高い衝突力・減音効果

■オリフィスカバーによるブロー幅の調整

主な用途

・各種生産ライン:エアーカーテンやエアーナイフなどに。



【注意事項】

・オリフィスカバーは、ニッパーなどで必要な量をカットしてご使用ください。

・オリフィスカバー単品での販売はしておりません。

・ネジ部にはシールテープ等をご使用ください。


接続例
・POM製フラットノズル + ジョプラスターR

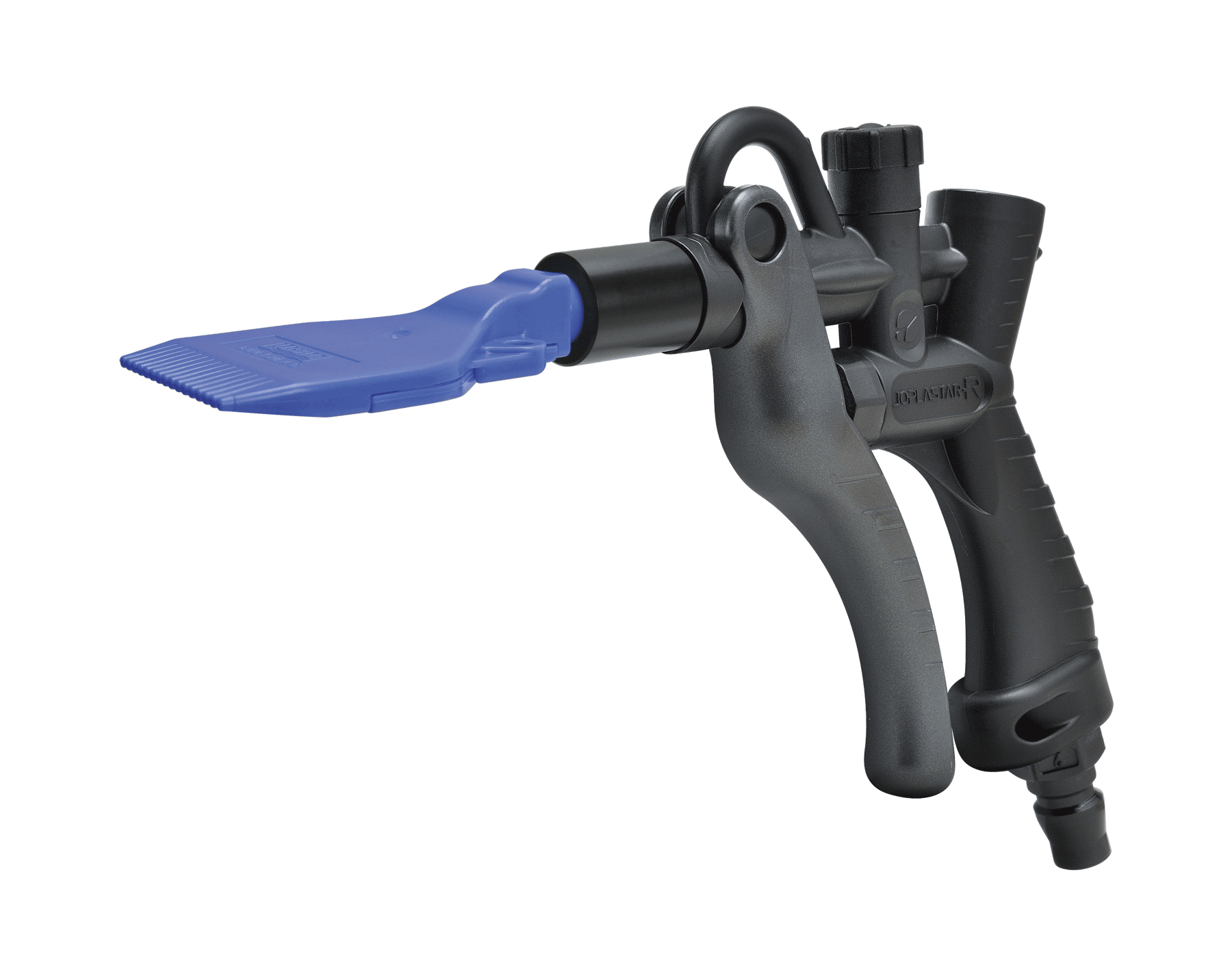

TD-100H+FL-600E
【構成内容】
・ノズル:FL-600E  ・アダプター:AD-G1/4  ・エアダスター:TD-100H

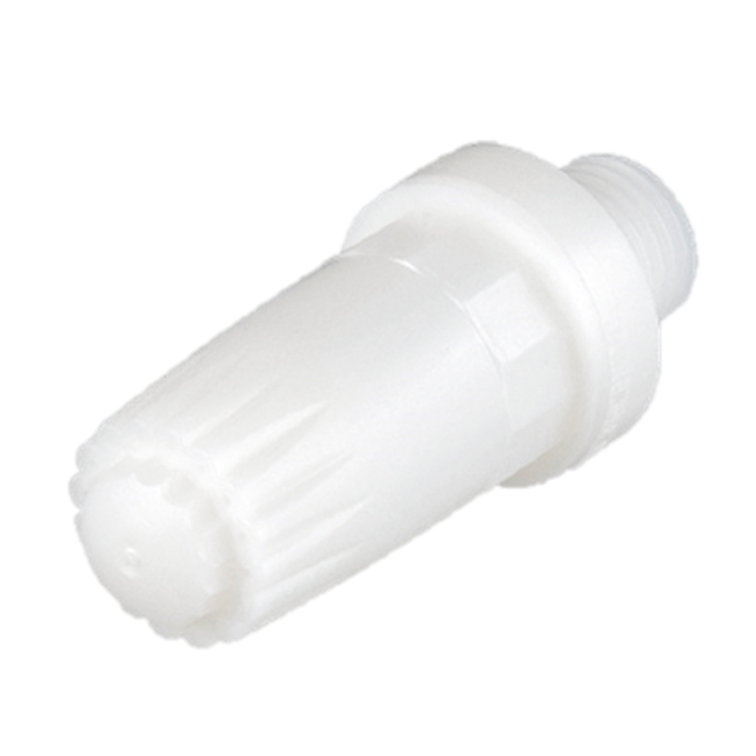

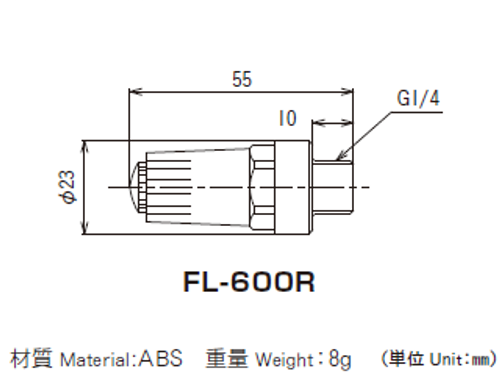

FL-600R(ABS製ラウンドノズル)

ジョプラスター用ノズル一覧FL-600R


凸凹面には、FL-600Rを。


ドイツのレヒラー社より輸入している、ABS製ラウンドノズルです。


弊社が独自にノズル開発を始める前からお世話になっている製品です。


仕様


品番 FL-600R
適応流体 エアー
材質 ABS
常用使用圧力 0~0.6MPa
使用環境温度 0〜50℃
流体温度 0〜50℃
重量 8g
接続口 G1/4オネジ
吹出口径 Φ1×16穴
対応アダプター AD-G1/4
概要
ジョプラEJエコジェットシリーズ フラット型エアーノズル
レヒラー社(ドイツ)製のラウンドノズルです。
■凹凸面のブローに効果的

■整流のエアーによる高い衝突力・減音効果

■ピンポイントへの集中ブロー

主な用途

・各種生産ライン:凹凸面への局所ブローなどに。



【注意事項】

・ネジ部にはシールテープ等をご使用ください。

接続例
・ABS製ラウンドノズル + ジョプラスターR
TD-100H+FL-600R
【構成内容】
・ノズル:FL-600R  ・アダプター:AD-G1/4  ・エアダスター:TD-100H


関連製品




オプションノズル全種類をまとめて比較できるページができました。
