中空糸膜エアーフィルター
中空糸膜エアーフィルター(インライン用) ![RoHS2マーク RoHS2mini.png](/dcms_media/image/RoHS2mini.png)
TF-20Nシリーズ
仕様
エアー配管から流出する異物や水滴をシャットアウトし、クリーンなエアー環境をご提供します。メインフィルターシステムのサポート用としてもお使いください。 ●優れた異物捕捉能力を発揮 ●駆動機器のロングライフを実現 ●低圧力損失で大流量を確保 ●コンパクトな設計で省スペースに対応
適応流体
|
空気
|
材質 |
ケース:PC アダプタ:各寸法図に記載
中空糸膜:PP ポッティング部:ポリウレタン
|
常用圧力 |
0~0.8MPa |
環境温度 |
5〜50℃ |
流体温度 |
5~50℃ |
ろ過精度 |
0.01μm |
最大許容差圧 |
0.25MPa |
膜面積 |
80㎠ |
梱包状態 |
1PC |
中空糸膜とは?
●中空糸膜の構造![tyuukuusimakukouzou.jpg tyuukuusimakukouzou.jpg](/dcms_media/image/tyuukuusimakukouzou.jpg)
- ・中空糸膜とは中心部が空洞になった繊維を集めたものです。繊維はポリプロピレンできており、
- 表面は無数の微細な穴が空いた多孔質になっています。
- ・中空糸膜を通過する際に、配管中の微細な異物・バクテリア・水滴等を濾過しクリーンな
- エアー環境を実現します。
寸法図
TF-20N【ネジタイプ】
●アダプタ材質:POM ●相手側取付サイズ:Rc1/4 ●重量:16.5g![tf20na2.jpg tf20na2.jpg](/dcms_media/image/tf20na2.jpg)
●アダプタ材質:POM ●相手側取付サイズ:R1/4 ●重量:19.0g![tf20nb2.jpg tf20nb2.jpg](/dcms_media/image/tf20nb2.jpg)
TF-20N【タケノコタイプ】

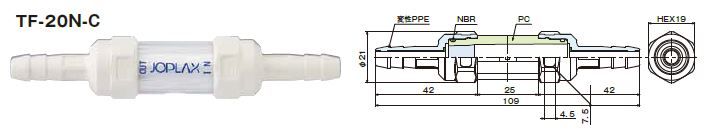

●アダプタ材質:POM ●相手側取付サイズ:ホース内径Φ7 ●重量:16.5g![tf20nc2.jpg tf20nc2.jpg](/dcms_media/image/tf20nc2.jpg)

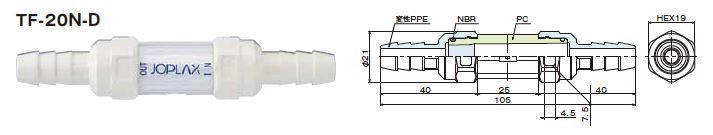

●アダプタ材質:POM ●相手側取付サイズ:ホース内径Φ10 重量:16.5g![tf20nd2.jpg tf20nd2.jpg](/dcms_media/image/tf20nd2.jpg)
NEW TF-20N【チューブフィッティング仕様】

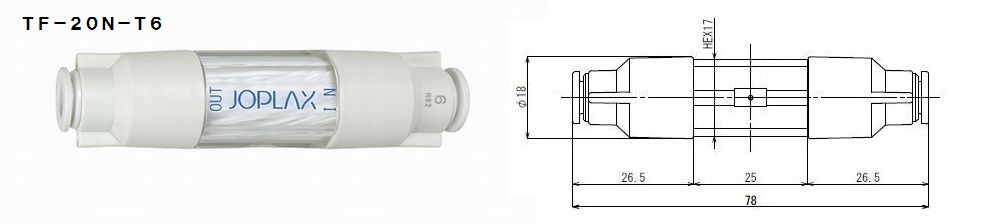

●アダプタ材質:PBT+SUS ●相手側取付サイズ:ホース外径Φ6 ●重量:13.6g![tf-20n-t6rennketu.jpg tf-20n-t6rennketu.jpg](/dcms_media/image/tf-20n-t6rennketu.jpg)
●アダプタ材質:PBT+SUS ●相手側取付サイズ:ホース外径Φ8 ●重量:14.2g![tf-20n-t8rennketu.jpg tf-20n-t8rennketu.jpg](/dcms_media/image/tf-20n-t8rennketu.jpg)
中空糸膜エアーフィルター ![RoHS2マーク RoHS2mini.png](/dcms_media/image/RoHS2mini.png)

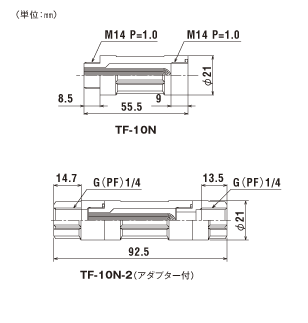

TF-10Nシリーズ
仕様
重量 |
TF-10N |
TF-10N-2 |
適応流体 |
空気 |
材質 |
ケース:PAR 中空糸膜:PP
|
常用圧力 |
0~0.4MPa |
環境温度 |
5〜50℃ |
流体温度 |
5~50℃ |
重量 |
15g |
25g |
接続口 |
M14×1.0 |
G(PF)1/4メネジ |
ろ過精度 |
0.01μm |
膜面積 |
80㎠ |
梱包状態 |
2PCS/BOX
|
参考映像
![TF-10N水滴実験 中空糸膜フィルターTF-10N水滴実験](/dcms_media/image/tf10n_gifanime.gif)
中空糸膜エアフィルターと他のノズルの組み合わせ
お問い合わせの多かった中空糸膜エアフィルターと他のノズルの併用方法を追加しました。
![中空糸膜エアフィルター+TLN-140 中空糸膜エアフィルター+TLN-140](/dcms_media/image/chuukushi%2Bnozzle1.png)
![中空糸膜エアフィルター+アダプター 中空糸膜エアフィルター+アダプター](/dcms_media/image/chuukushi%2Bnozzle2.png)
![中空糸膜エアフィルター+TLN-3 中空糸膜エアフィルター+TLN-3](/dcms_media/image/chuukushi%2Bnozzle3.png)
