一般エアー配管用ワンタッチジョイント ジョプラESシリーズ
一般エアー配管用ワンタッチジョイント ジョプラESシリーズ
軽量プラスチックジョイントの定番
|
| セイフティロック機構標準装備。 ワンタッチ接続方式で、脱着簡単。 耐衝撃性に優れたエンジニアリングプラスチックを採用。 プラスチック製で軽量。 |
仕様
エアー配管でのプラスチックジョイントの最大のメリットは軽量で扱いやすいこと。
また、作業時にほかの品物に接触した場合でも相手物に傷をつけにくいことなどが挙げられます。
工場内(例:自動車製造ライン等)のエアー配管に採用されています。
また、作業時にほかの品物に接触した場合でも相手物に傷をつけにくいことなどが挙げられます。
工場内(例:自動車製造ライン等)のエアー配管に採用されています。
| 適応流体 | 空気 |
| 常用圧力 | 0～1.0MPa |
| 環境温度 | -20〜80℃ |
| 流体温度 | 0〜50℃ |
| 梱包形態 | ソケット5pcs/箱 プラグ10pcs/箱 |
※クリックで該当箇所へジャンプします。

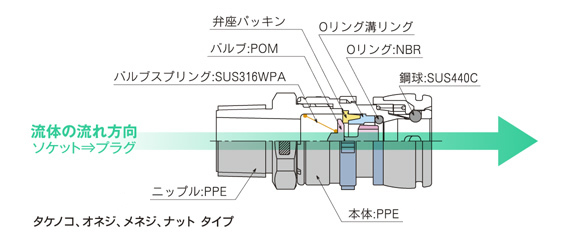

構造と材質

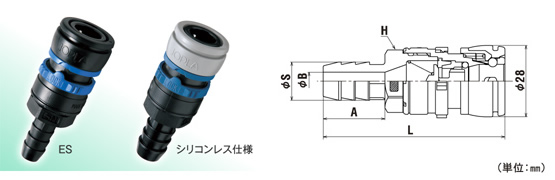

ジョプラES【タケノコタイプ】
ソケット寸法表
| ES | シリコンレス仕様 | 相手側取付け ホースサイズ (内径Φmm) |
重量(g) | A | B | S | L | H (六角) |
| TT-2NR※ | TT-2NRS※ | 7 | 25 | 25 | 4.4 | 9 | 71.5 | 22 |
| TT-3NR | TT-3NRS | 10 | 23 | 24 | 7 | 11.5 | 70.5 | 22 |
| TT-4NR | TT-4NRS | 13 | 24 | 24 | 7 | 15 | 70.5 | 22 |
※TT-2NR、TT-2NRSは、タケノコ部に補強用インサート(真鍮製)入り。

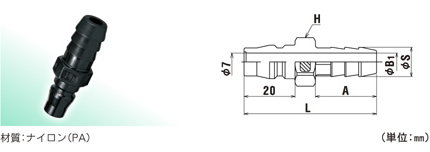

プラグ寸法表
| 型式 | 相手側取付け ホースサイズ (内径Φmm) |
重量(g) | A | B | S | L | H (六角) |
| JT-02 | 7 | 5 | 25 | 5 | 9 | 53 | 17 |
| JT-03 | 10 | 6 | 24 | 7 | 11.5 | 52 | 17 |
| JT-04 | 13 | 7 | 24 | 7 | 15 | 52 | 17 |

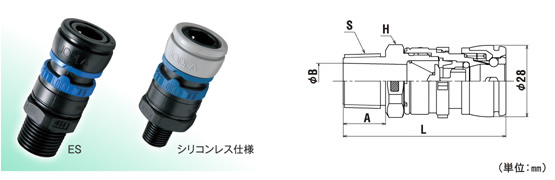

ジョプラES【ネジタイプ】
| ES | シリコンレス仕様 | 相手側取付け メネジサイズ |
重量(g) | A | B | S | L | H (六角) |
| TS-2NR※ | TS-2NRS※ | Rc（PT）1/4 | 24 | 14.5 | 7.3 | R（PT）1/4 | 61.5 | 26 |
| TS-3NR | TS-3NRS | Rc（PT）3/8 | 26 | 14.5 | 8 | R（PT）3/8 | 61.5 |
26 |
| TS-4NR | TS-4NRS | Rc（PT）1/2 | 25 | 16.5 | 14 | R（PT）1/2 | 63.5 | 26 |
※TS-2NR、TS-2NRSは、タケノコ部に補強用インサート(真鍮製)入り。

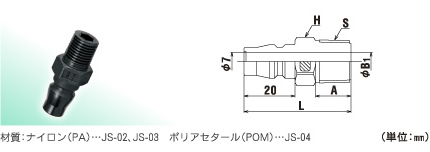

プラグ寸法表
| 型式 | 相手側取付け メネジサイズ |
重量(g) | A | B1 | S | L | H (六角) |
| JS-02 | Rc（PT）1/4 | 5 | 14 | 6（六角） | R（PT）1/4 | 42 | 17 |
| JS-03 | Rc（PT）3/8 | 6 | 14 | 7.2 | R（PT）3/8 | 42 | 17 |
| JS-04 | Rc（PT）1/2 | 9 | 16 | 14 | R（PT）1/2 | 43.5 | 22 |

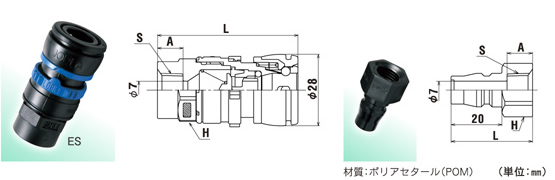

ジョプラES【メネジタイプ】
ソケット＆プラグ寸法表
| 型式 | 相手側取付け オネジサイズ |
重量(g) | A | S | L | H (六角) |
|

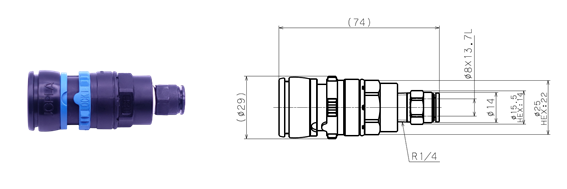

| ESソケット | TSF-2NR | R(PT)1/4 | 24 | 10 | Rc(PT)1/4 | 55.3 | 22 |

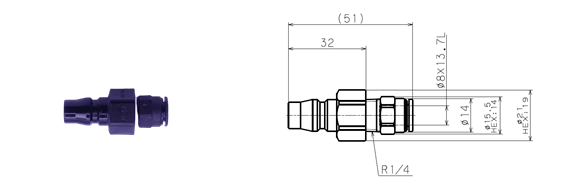

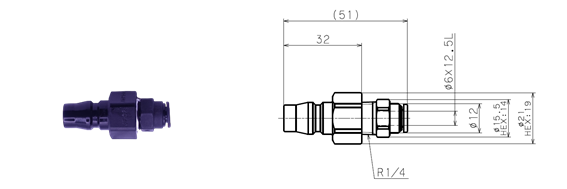

| ESプラグ | JF-02 | R(PT)1/4 | 5 | 10 | Rc(PT)1/4 | 32 | 19 |

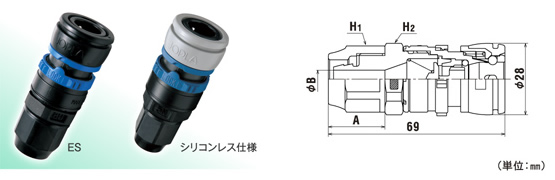

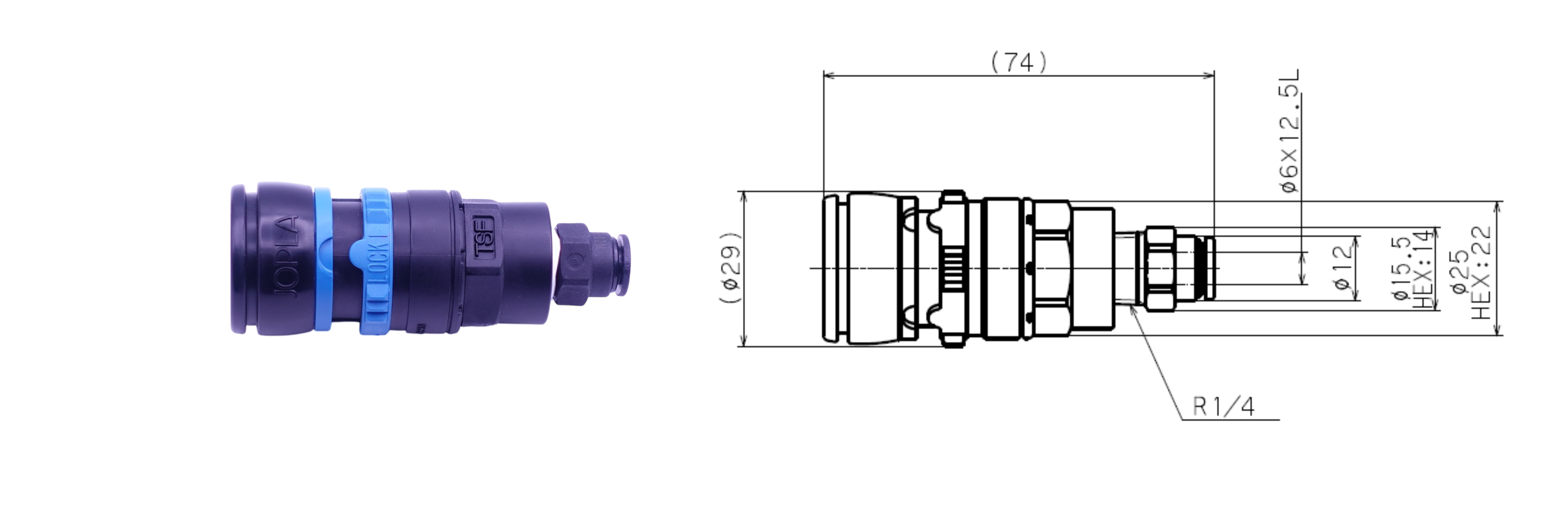

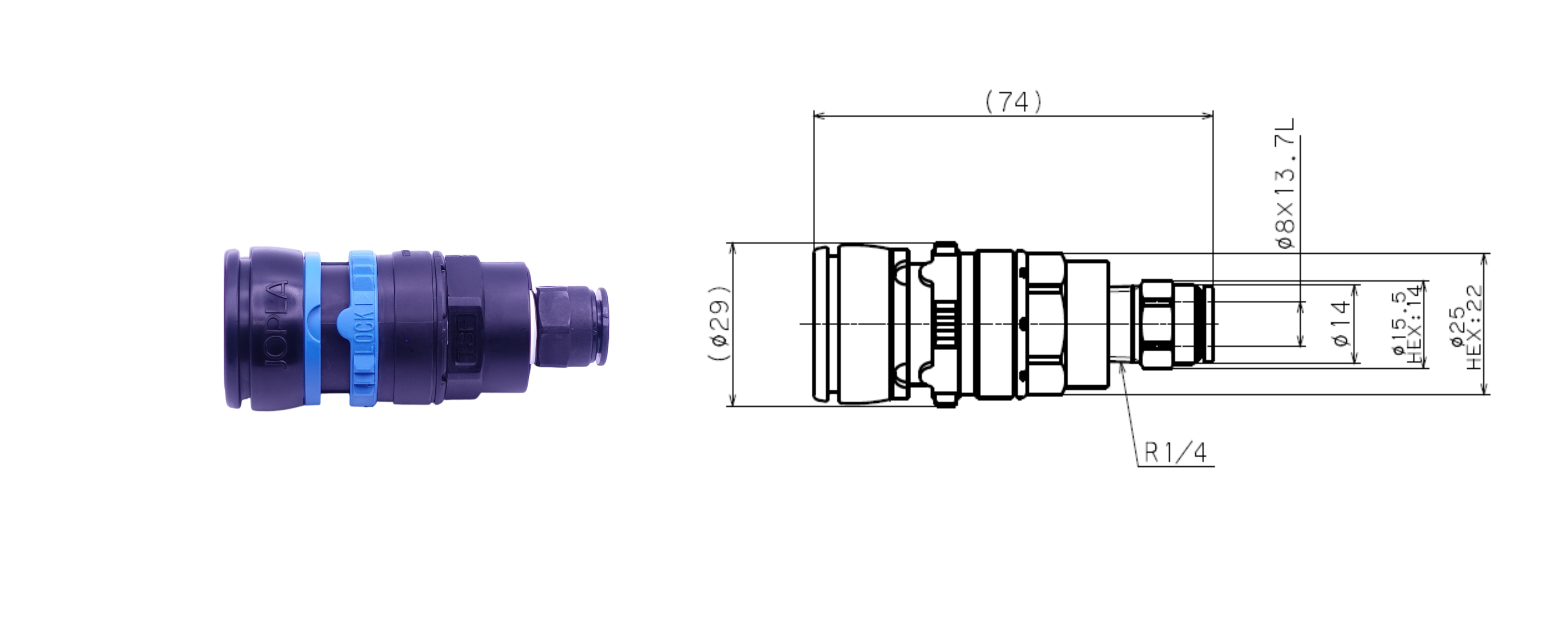

ジョプラES【ナットタイプ】
ソケット寸法表
| ES | シリコンレス仕様 | 相手側取付け ホースサイズ (内外径Φmm) |
重量(g) | A | B | H1 (六角) |
H2 (六角) |
| TN-5NR | TN-5NRS | 5×8 | 28 | 22 | 4 | 19 | 22 |
| TN-6.5NR | TN-6.5NRS | 6.5×10 | 28 | 22 | 5.5 | 19 | 22 |
| TN-8NR | TN-8NRS | 8×12 | 30 | 22 | 7 | 22 | 24 |
| TN-8.5NR | TN-8.5NRS | 8.5×12.5 | 30 | 22 | 7 | 22 | 24 |
| TN-9NR | TN-9NRS | 9×15 | 32 | 22 | 7 | 24 | 26 |

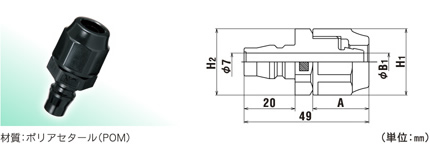

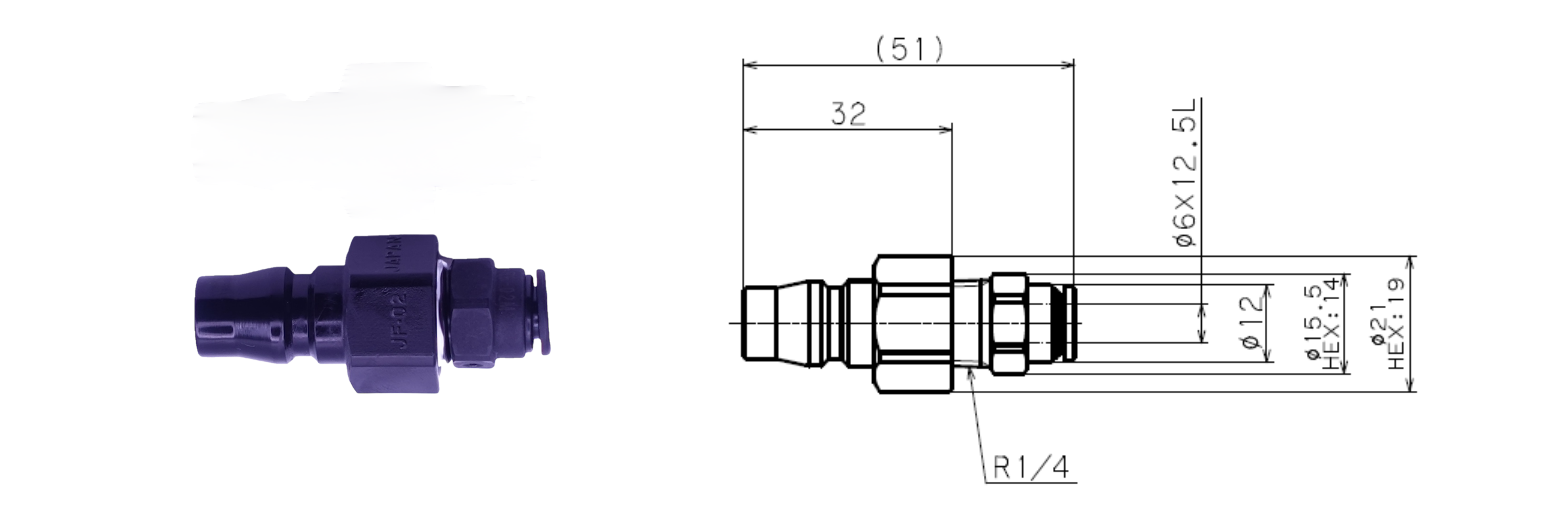

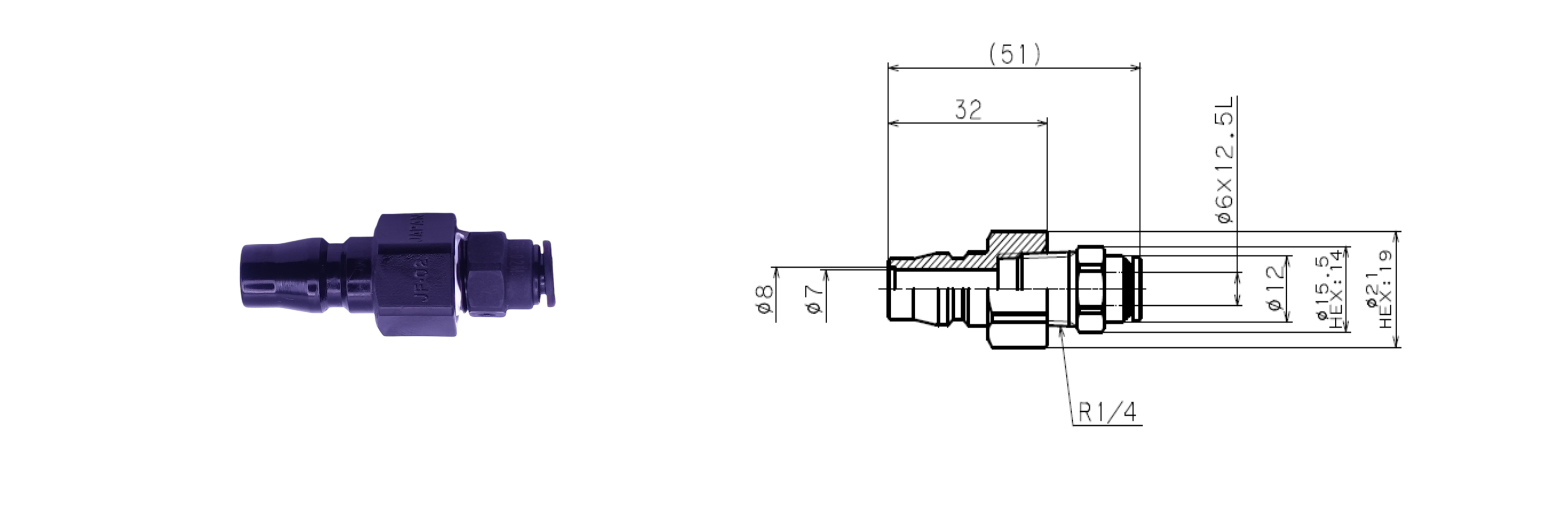

プラグ寸法表
| 型式 | 相手側取付け ホースサイズ (内外径Φmm) |
重量(g) | A | B | H1 (六角) |
H2 (六角) |
| JN-5N | 5×8 | 12 | 22 | 4 | 19 | 22 |
| JN-6.5N | 6.5×10 | 12 | 22 | 5.5 | 19 | 22 |
| JN-8N | 8×12 | 14 | 22 | 7 | 22 | 22 |
| JN-8.5N | 8.5×12.5 | 14 | 22 | 7 | 22 | 22 |
| JN-9N | 9×15 | 16 | 22 | 7 | 24 | 24 |
※バルブレス(弁なし)仕様もございます。
※シリコンレス、バイトンゴム、バルブレス仕様の製品は、納期がかかる場合がございますので、事前にお問い合わせください。
※シリコンレス、バイトンゴム、バルブレス仕様の製品は、納期がかかる場合がございますので、事前にお問い合わせください。
耐薬品性一覧（参考資料）

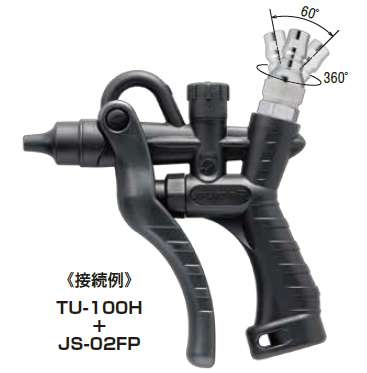

フリープラグ（Ｏリング付）
作業性がさらにアップ！
|
| エアーツールへの追従性が高く、ホースの『よじれ』『折れ』を解消します。 作業者への手首の疲労や肩への負担が軽減されます。 |
仕様
●材質 本体：鋼鉄（Crメッキ）
カバー：ＰＯＭ
カバー：ＰＯＭ
| 適応流体 | 空気 |
| 常用圧力 | 0～1.0MPa |
| 環境温度 | 0〜50℃ |
| 温度範囲 | 0〜50℃ |
| 流体温度 | 0～50℃ |
| 梱包形態 | 1pc／袋 |
寸法表
