ジョプラＥＣシリーズ

ノンスピルタイプワンタッチジョイント ジョプラECシリーズ　　RoHS2mini.png

ＰＰ（ポリプロピレン）製、ノンスピルタイプワンタッチ
ジョイント登場！！
離脱時の液ダレ解消に最適です。

ワンタッチ接続方式で、脱着簡単。

ソケット・プラグの両側にバルブを搭載しており、

ノンスピル構造となっております。

使用ゴム材はＥＰＤＭとＦＫＭの２種類、

接続サイズはタケノコタイプ２種類、ネジタイプが２種類を

ラインナップしております。

仕様

着脱時の液ダレ対策に最適です。
主な用途と致しましては、インクジェットプリンター、ケミカル機器・医療機器関連、その他電子機器関連で採用されております。
ロゴ変更や色調変更など、ご購入ロットによりますがＯＥＭでの対応も可能ですので、まずはお問い合わせ下さい。

お問い合わせフォーム
適応流体 液体
常用圧力 0～1.0MPa（着脱時は無加圧状態であること）
環境温度 0〜50℃
流体温度 0〜50℃
Ｃv値 0.6（最大値）
漏れ量 0.1ｍｌ以下（着脱１回での数値です）
材質

ソケット

本体：ＰＰガラス入、スライダー：ＰＯＭ

ゴム材：ＥＰＤＭ or ＦＫＭ、バネ・鋼球：ＳＵＳ

プラグ

本体：ＰＰガラス入、識別リング：ＰＯＭ

ゴム材：ＥＰＤＭ or ＦＫＭ、バネ：ＳＵＳ

寸法図

ジョプラEC【タケノコタイプ】

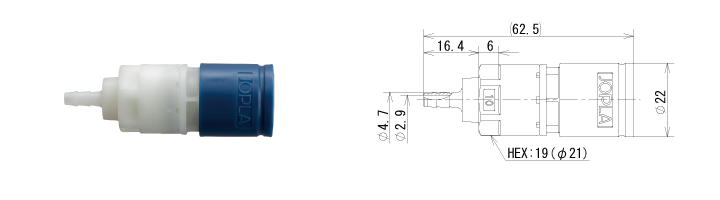

ソケット　タケノコ１／８インチ（ＴＨＢ－１０）

　　（単位：ｍｍ）　　
　　※画像はTHB-10FRです。
ＥＰＤＭ仕様 フッ素ゴム仕様 相手側取付けホースサイズ
(内径Φmm)		 重量(g)
THB-10EP THB-10FR 3.2 15.4

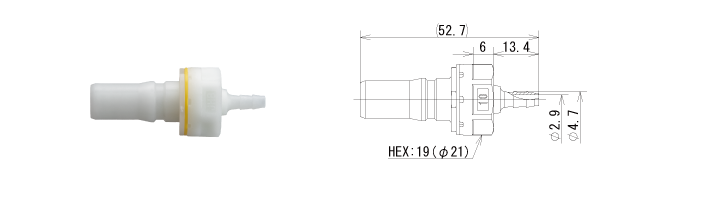

プラグ　タケノコ１／８インチ（ＪＨＢ－１０）

　　（単位：ｍｍ）　　
　　※画像はJHB-10FRです。
ＥＰＤＭ仕様 フッ素ゴム仕様 相手側取付けホースサイズ
(内径Φmm)		 重量(g)
JHB-10EP JHB-10FR 3.2 6.5

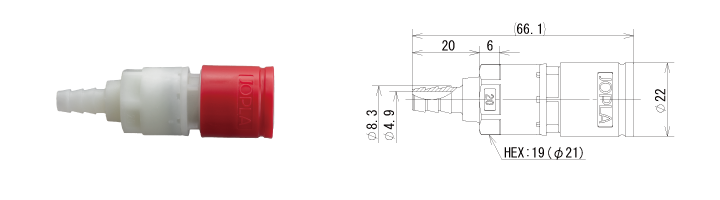

ソケット　タケノコ１／４インチ（ＴＨＢ－２０）

　　（単位：ｍｍ）　　
　　※画像はTHB-20EPです。
ＥＰＤＭ仕様 フッ素ゴム仕様 相手側取付けホースサイズ
(内径Φmm)		 重量(g)
THB-20EP THB-20FR 6.4 15.6

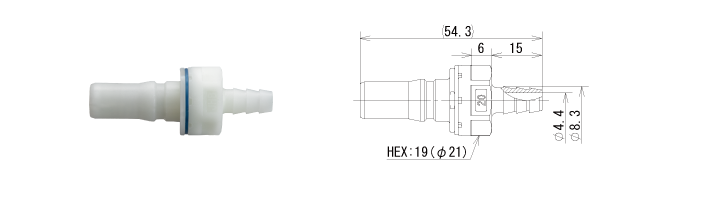

プラグ　タケノコ１／４インチ（ＪＨＢ－２０）

　　（単位：ｍｍ）　　
　　※画像はJHB-20EPです。
ＥＰＤＭ仕様 フッ素ゴム仕様 相手側取付けホースサイズ
(内径Φmm)		 重量(g)
JHB-20EP JHB-20FR 6.4 6.7



ジョプラEC【オスネジタイプ】

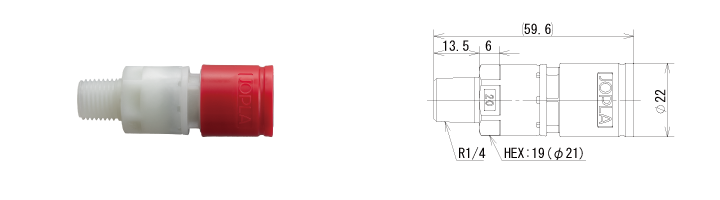

ソケット　オスネジ１／４（ＴＲ－２０）

　　（単位：ｍｍ）　　
　　※画像はTR-20FRです。
ＥＰＤＭ仕様 フッ素ゴム仕様 相手側取付けメネジサイズ 重量(g)
TR-20EP TR-20FR Rc（ＰＴ）１／４ 15.6

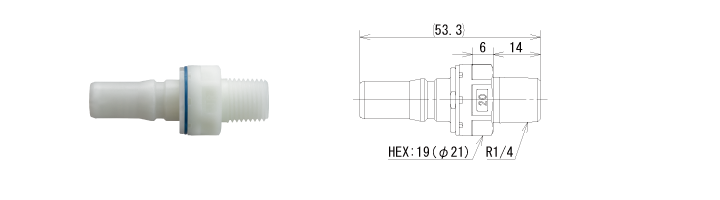

プラグ　オスネジ１／４（ＪＲ－２０）

　　（単位：ｍｍ）　　
　　※画像はJR-20FRです。
ＥＰＤＭ仕様 フッ素ゴム仕様 相手側取付けメネジサイズ 重量(g)
JR-20EP JR-20FR Rc（ＰＴ）１／４ 7.2

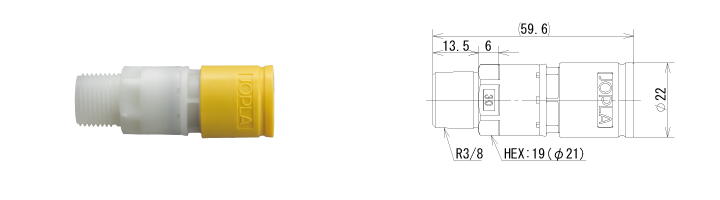

ソケット　オスネジ３／８（ＴＲ－３０）

　　（単位：ｍｍ）　　
　　※画像はTR-30EPです。
ＥＰＤＭ仕様 フッ素ゴム仕様 相手側取付けメネジサイズ 重量(g)
TR-30EP TR-30FR Rc（PT）3/8 16.3

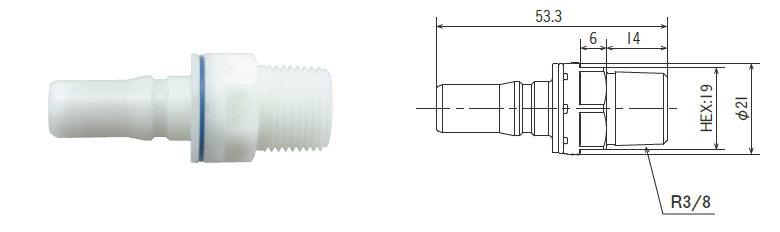

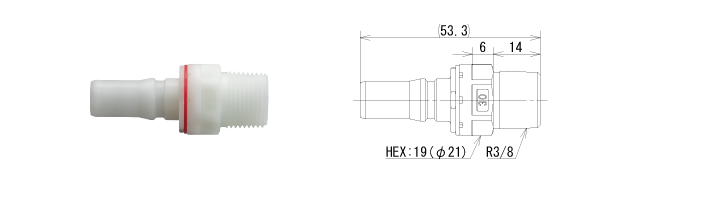

プラグ　オスネジ３／８（ＪＲ－３０）

　　（単位：ｍｍ）　　
　　※画像はJR-30EPです。
ＥＰＤＭ仕様 フッ素ゴム仕様 相手側取付けメネジサイズ 重量(g)
JR-30EP JR-30FR Rc（PT）3/8 7.7



商品説明動画

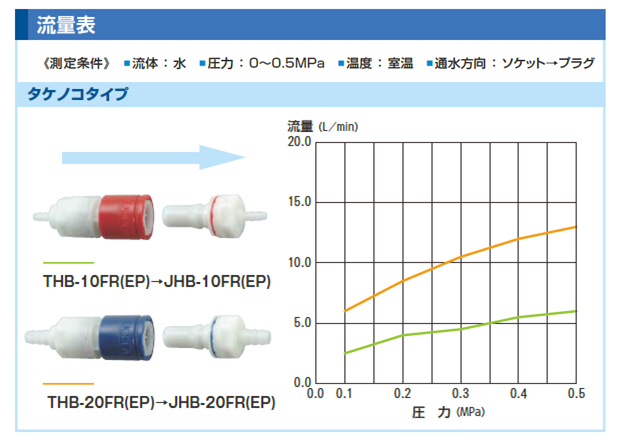

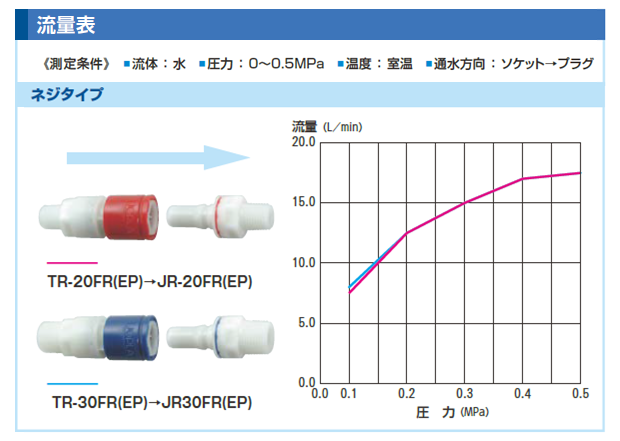

流量表（水の場合）

ジョプラEC　タケノコ　流量ジョプラEC　ネジ　流量
　　　※上記のデータは参考資料です。流体や条件によって流量は異なります。
　　　※プラグからソケットへの通水も可能です。
　　　評価用のサンプルをご希望の方は、お問い合わせフォームよりお問い合わせください。
　

よくあるご質問

Q. ジョプラECの赤色と青色の違いは何ですか？

A. 使用しているゴム材が異なります。赤色：FKM仕様と青色：EPDM仕様の2種類になります。



Q. ジョプラECのサンプルは入手できますか？

A. 可能です。用途・数量・型式などをご記入の上、お問い合わせフォームよりお問い合わせください。



Q. ジョプラECはどこで購入できますか？

A. 工具商社等から購入可能です。お取り扱いのある商社をご紹介できますので、まずはお問い合わせください。



Q. ジョプラECのカスタマイズは可能ですか？

A. 可能です。ご希望の条件でカタマイズ可能か確認させて頂きますので、まずはお問い合わせください。



Q. ジョプラECのパネルマウントタイプはありますか？

A. ございません。カスタマイズで対応できる場合もありますので、まずはお問い合わせください。



Q. ジョプラECの主な用途は何ですか？

A. インクジェットプリンターの継手や冷却回路など、液ダレ対策が必要な場所に使用されています。



Q. ジョプラECを気体（ガス）に使用できますか？

A. できません。ジョプラECは、液体専用の継手になります。



Q. ジョプラECの通水方向に指定はありますか？

A. ありません。ジョプラECはソケットとプラグのどちらからでも通水可能です。



Q. ジョプラECは、他の製品（ジョプラESなど）と接続できますか？

A. できません。ジョプラEC同士でないと接続できないので、ソケットとプラグを必ずセットでお使いください。



取扱説明書



準備中
