ジョプラＥＣシリーズ2
ノンスピルタイプワンタッチジョイント ジョプラECシリーズ

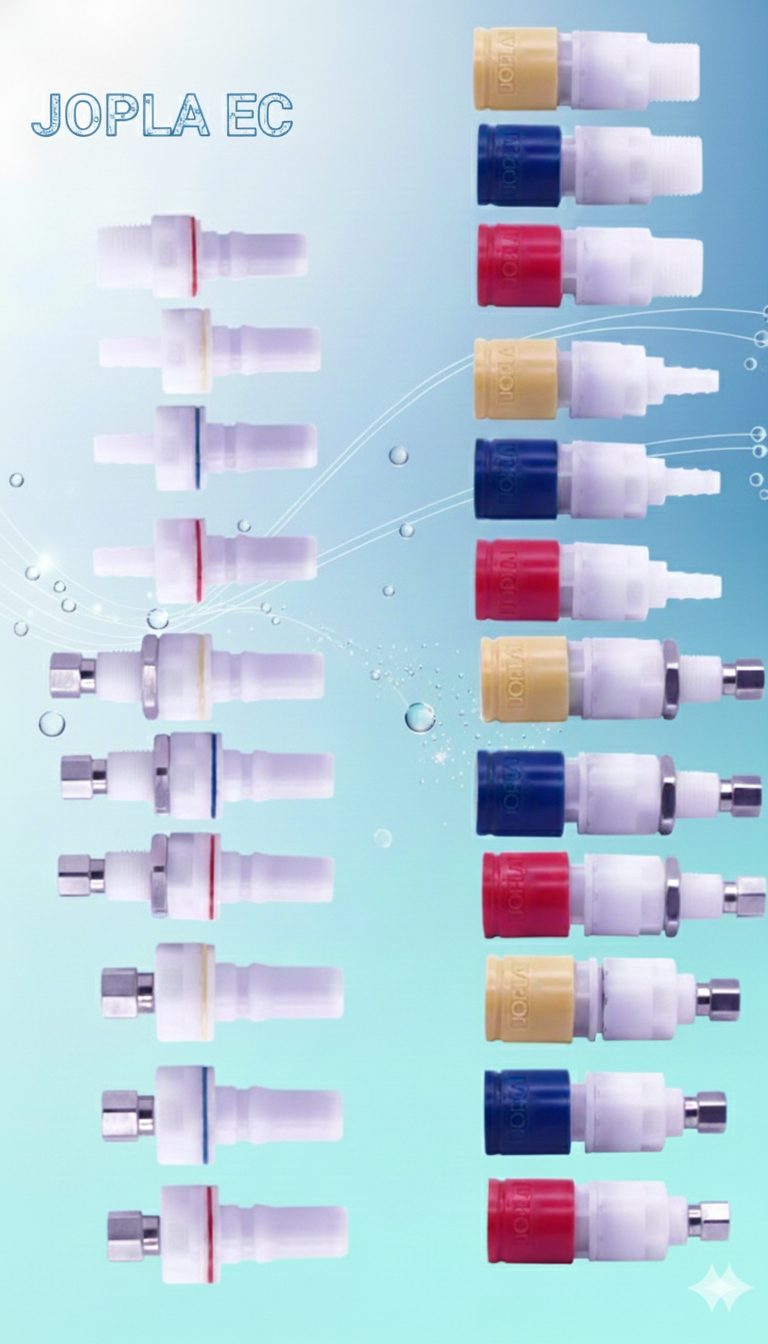

ジョプラEC 新シリーズ登場！
|
|
1. 接続形状がさらに豊富に！ 旧シリーズではカバーできなかった接続ニーズに対応するため、ラインナップに新しい接続形状が追加されました 2. 接続形状と色が自由に選べるようになりました！ 新シリーズでは、接続形状（ソケット・プラグ）と色（赤、青、黄）を 自由に組み合わせて選択できるようになりました。 色の活用メリット: 流体の種類、供給元、ラインの用途などを色分けして識別できるため、配管ミスや誤接続を防止し、現場の安全性と管理効率が大幅に向上します。 【例】 赤色：インクAライン、青色：溶剤Bライン、黄色：廃液ライン、など 3. 金属部分の耐食性が大幅向上！新シリーズでは、金属部分の材質を従来のSUSからNASに変更しました。 NASは、サビに強く、より優れた耐食性を持つニッケル基合金です。
|
仕様
| 適応流体 | 水 |
| 常用圧力 | 0～1.0MPa（着脱時は無加圧状態であること） |
| 環境温度 | 0〜50℃ |
| 流体温度 | 0〜50℃ |
| Ｃv値 | 0.6（最大値） |
| 漏れ量 | 0.1ｍｌ以下（着脱１回での数値です） |
| 材質 |
ソケット 本体：ＰＰガラス入、スライダー：ＰＯＭ ゴム材：ＥＰＤＭ or ＦＫＭ、バネ・鋼球：NAS プラグ 本体：ＰＰガラス入、識別リング：ＰＯＭ ゴム材：ＥＰＤＭ or ＦＫＭ、バネ：NAS |
※クリックで該当箇所へジャンプします。
ジョプラEC【タケノコタイプ】
ソケット タケノコ φ3.2 (1/8インチ)
ソケット タケノコ φ6.4 (1/4インチ)
| 型式 |
相手側取付けサイズ (mm) |
材質 | 色 | 重量(g) |
| THB-20EP-RE | ホース内径φ6.4 | EPDM | 赤 | 15 |
| THB-20EP-BL | ホース内径φ6.4 | EPDM | 青 | 15 |
| THB-20EP-YE | ホース内径φ6.4 | EPDM | 黄 | 15 |
| THB-20FR-RE | ホース内径φ6.4 | FKR | 赤 |
15 |
| THB-20FR-BL | ホース内径φ6.4 |
FKR | 青 | 15 |
| THB-20FR-YE | ホース内径φ6.4 | FKR | 黄 | 15 |
プラグ タケノコ φ3.2（1/8インチ）
| 型式 |
相手側取付けサイズ (mm) |
材質 | 色 | 重量(g) |
| JHB-10EP-RE | ホース内径φ3.2 | EPDM | 赤 | 6 |
| JHB-10EP-BL | ホース内径φ3.2 | EPDM | 青 | 6 |
| JHB-10EP-YE | ホース内径φ3.2 | EPDM | 黄 | 6 |
| JHB-10FR-RE | ホース内径φ3.2 | FKR | 赤 | 6 |
| JHB-10FR-BL | ホース内径φ3.2 |
FKR | 青 | 6 |
| JHB-10FR-YE | ホース内径φ3.2 | FKR | 黄 | 6 |
プラグ タケノコ φ6.4 （1/4インチ）
| 型式 |
相手側取付けサイズ (mm) |
材質 | 色 | 重量(g) |
| JHB-20EP-RE | ホース内径φ6.4 | EPDM | 赤 | 6 |
| JHB-20EP-BL | ホース内径φ6.4 | EPDM | 青 | 6 |
| JHB-20EP-YE | ホース内径φ6.4 | EPDM | 黄 | 6 |
| JHB-20FR-RE | ホース内径φ6.4 | FKR | 赤 | 6 |
| JHB-20FR-BL | ホース内径φ6.4 |
FKR | 青 | 6 |
| JHB-20FR-YE | ホース内径φ6.4 | FKR | 黄 | 6 |
ジョプラEC【オスネジタイプ】
ソケット オスネジ１／４
| 型式 |
相手側取付けサイズ (mm) |
材質 | 色 | 重量(g) |
| TR-20EP-RE | Rc1/4 | EPDM | 赤 | 16 |
| TR-20EP-BL | Rc1/4 | EPDM | 青 | 16 |
| TR-20EP-YE | Rc1/4 | EPDM | 黄 | 16 |
| TR-20FR-RE | Rc1/4 | FKR | 赤 | 16 |
| TR-20FR-BL | Rc1/4 |
FKR | 青 | 16 |
| TR-20FR-YE | Rc1/4 | FKR | 黄 | 16 |
ソケット オスネジ3／8
| 型式 |
相手側取付けサイズ (mm) |
材質 | 色 | 重量(g) |
| TR-30EP-RE | Rc3/8 | EPDM | 赤 | 16 |
| TR-30EP-BL | Rc3/8 | EPDM | 青 | 16 |
| TR-30EP-YE | Rc3/8 | EPDM | 黄 | 16 |
| TR-30FR-RE | Rc3/8 | FKR | 赤 | 16 |
| TR-30FR-BL | Rc3/8 |
FKR | 青 | 16 |
| TR-30FR-YE | Rc3/8 | FKR | 黄 | 16 |
プラグ オスネジ１／４
| 型式 |
相手側取付けサイズ (mm) |
材質 | 色 | 重量(g) |
| JR-20EP-RE | Rc1/4 | EPDM | 赤 | 7 |
| JR-20EP-BL | Rc1/4 | EPDM | 青 | 7 |
| JR-20EP-YE | Rc1/4 | EPDM | 黄 | 7 |
| JR-20FR-RE | Rc1/4 | FKR | 赤 | 7 |
| JR-20FR-BL | Rc1/4 |
FKR | 青 | 7 |
| JR-20FR-YE | Rc1/4 | FKR | 黄 | 7 |
プラグ オスネジ３／８
| 型式 |
相手側取付けサイズ (mm) |
材質 | 色 | 重量(g) |
| JR-30EP-RE | Rc3/8 | EPDM | 赤 | 7 |
| JR-30EP-BL | Rc3/8 | EPDM | 青 |
7 |
| JR-30EP-YE | Rc3/8 | EPDM | 黄 | 7 |
| JR-30FR-RE | Rc3/8 | FKR | 赤 | 7 |
| JR-30FR-BL | Rc3/8 |
FKR | 青 |
7 |
| JR-30FR-YE | Rc3/8 | FKR | 黄 | 7 |
ジョプラEC【ホースナットタイプ】

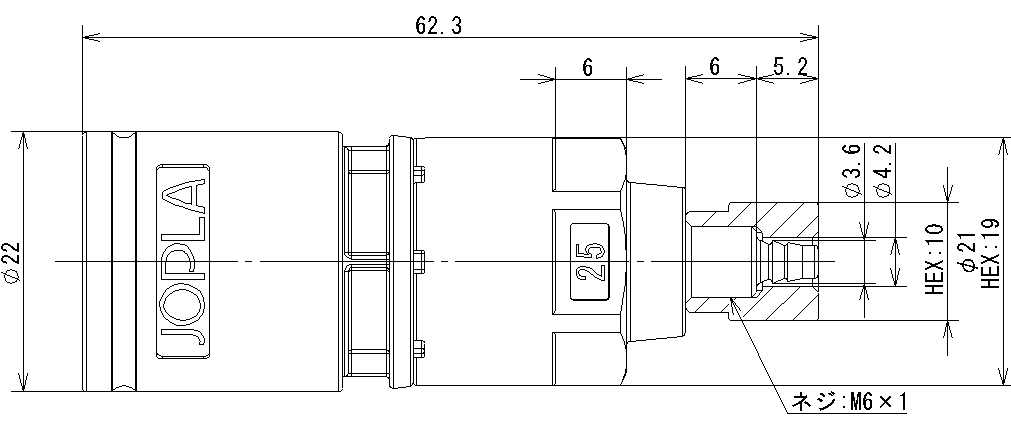

ソケット ホースナット 2.5×4ｍｍ

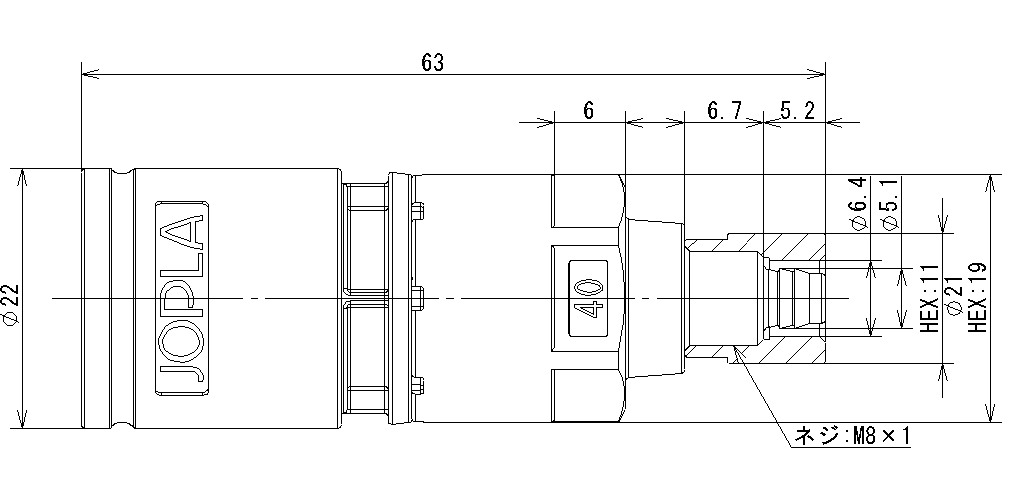

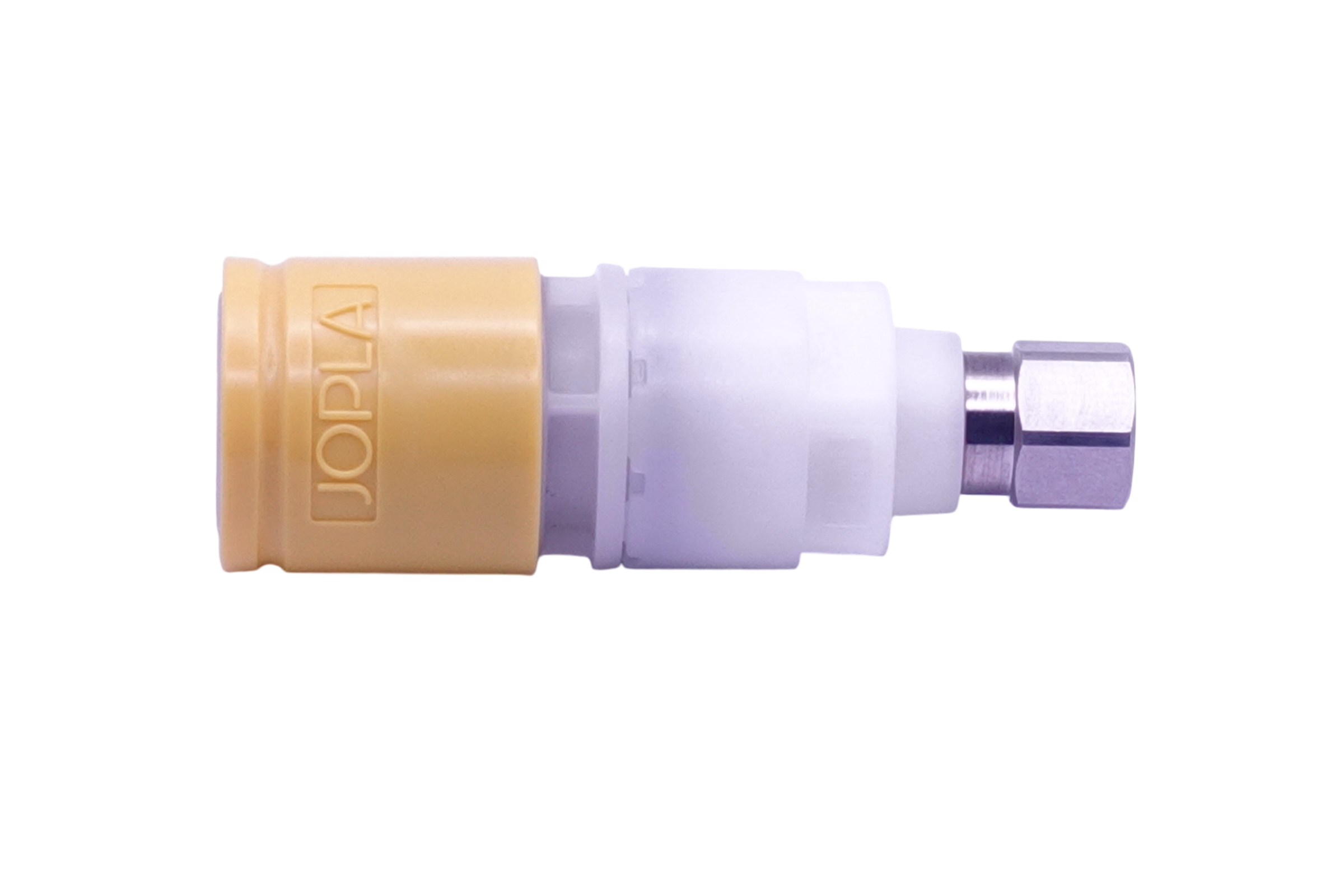

ソケット ホースナット 4×6ｍｍ
| 型式 |
相手側取付けサイズ (mm) |
材質 | 色 | 重量(g) |
| THN-40EP-RE | ホース内径φ4×ホース外径φ6 | EPDM | 赤 | 20 |
| THN-40EP-BL | ホース内径φ4×ホース外径φ6 | EPDM | 青 | 20 |
| THN-40EP-YE | ホース内径φ4×ホース外径φ6 | EPDM | 黄 | 20 |
| THN-40FR-RE | ホース内径φ4×ホース外径φ6 | FKR | 赤 | 20 |
| THN-40FR-BL | ホース内径φ4×ホース外径φ6 |
FKR | 青 | 20 |
| THN-40FR-YE | ホース内径φ4×ホース外径φ6 | FKR | 黄 | 20 |

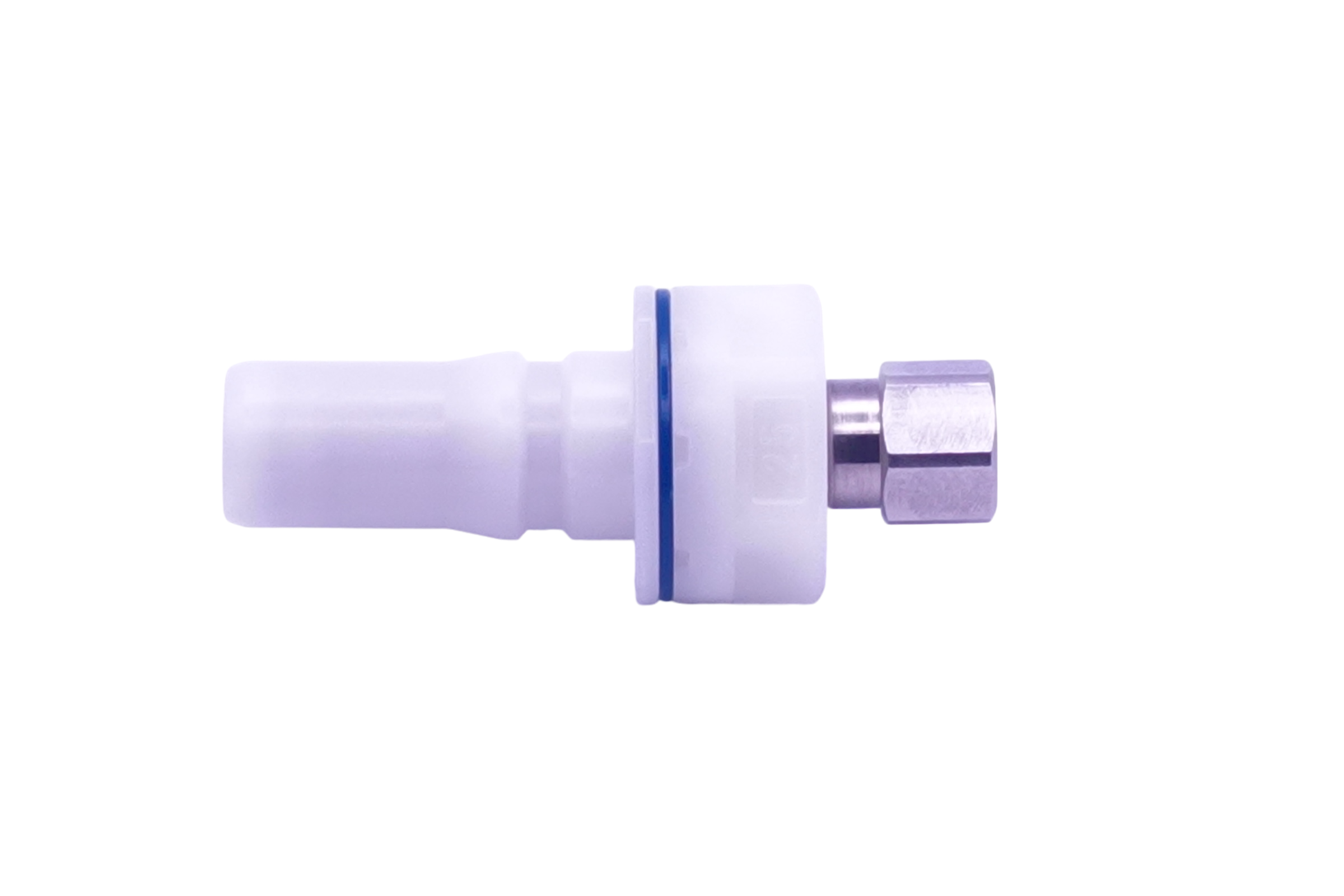

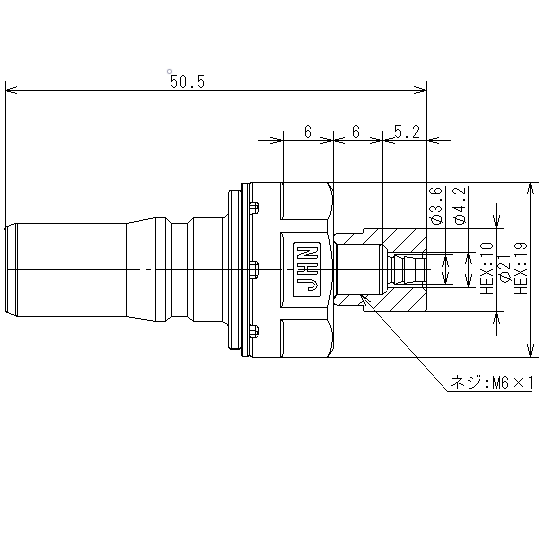

プラグ ホースナット 2.5×4ｍｍ
| 型式 |
相手側取付けサイズ (mm) |
材質 | 色 | 重量(g) |
| JHN-25EP-RE | ホース内径φ2.5×ホース外径φ4 | EPDM | 赤 | 11 |
| JHN-25EP-BL | ホース内径φ2.5×ホース外径φ4 | EPDM | 青 | 11 |
| JHN-25EP-YE | ホース内径φ2.5×ホース外径φ4 | EPDM | 黄 | 11 |
| JHN-25FR-RE | ホース内径φ2.5×ホース外径φ4 | FKR | 赤 |
11 |
| JHN-25FR-BL | ホース内径φ2.5×ホース外径φ4 |
FKR | 青 | 11 |
| JHN-25FR-YE | ホース内径φ2.5×ホース外径φ4 | FKR | 黄 | 11 |
プラグ ホースナット 4×6ｍｍ
| 型式 |
相手側取付けサイズ (mm) |
材質 | 色 | 重量(g) |
| JHN-40EP-RE | ホース内径φ4×ホース外径φ6 | EPDM | 赤 | 11 |
| JHN-40EP-BL | ホース内径φ4×ホース外径φ6 | EPDM | 青 | 11 |
| JHN-40EP-YE | ホース内径φ4×ホース外径φ6 | EPDM | 黄 | 11 |
| JHN-40FR-RE | ホース内径φ4×ホース外径φ6 | FKR | 赤 | 11 |
| JHN-40FR-BL | ホース内径φ4×ホース外径φ6 |
FKR | 青 |
11 |
|
JHN-40FR-YE |
ホース内径φ4×ホース外径φ6 | FKR | 黄 | 11 |
ジョプラEC【パネルマウントホースナットタイプ】

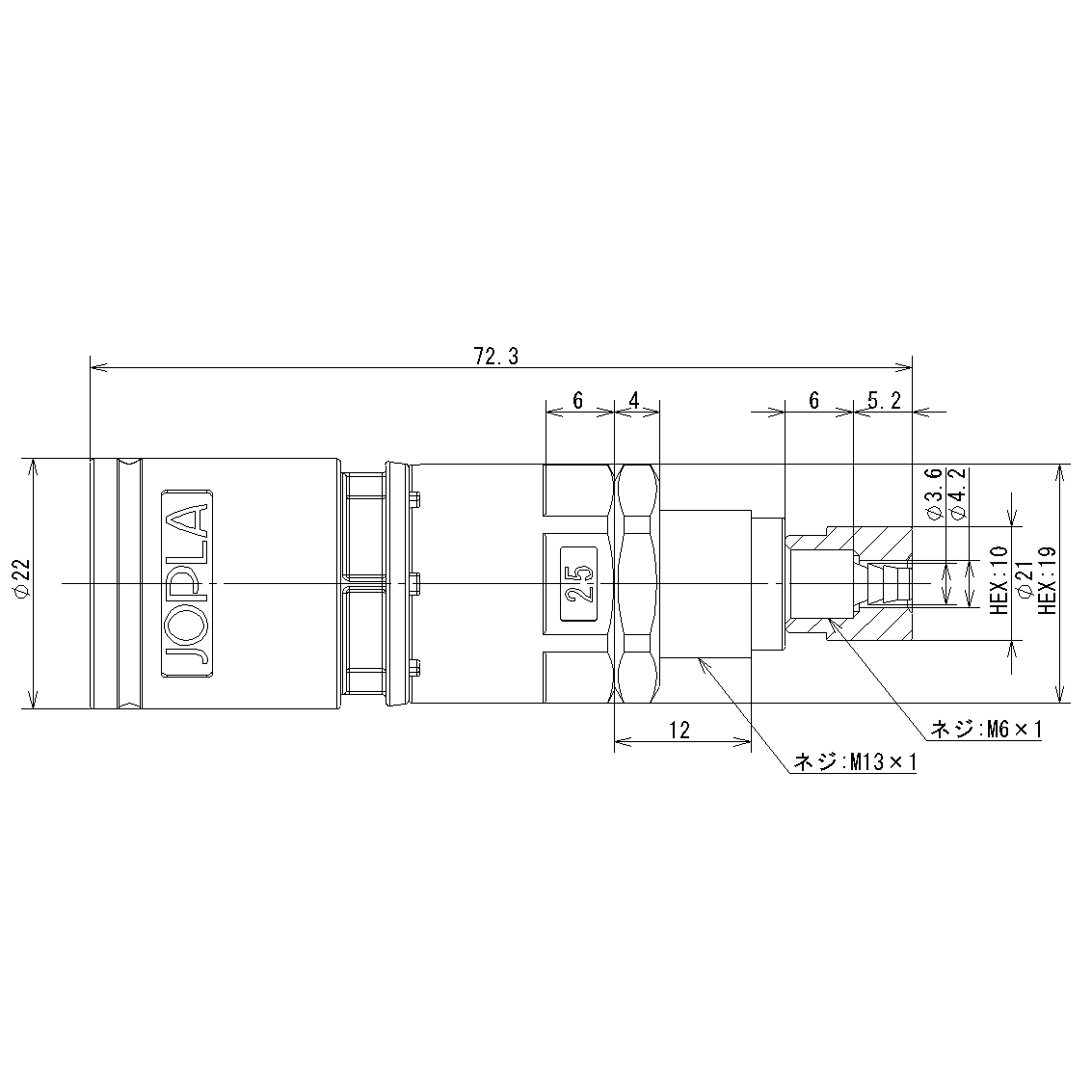

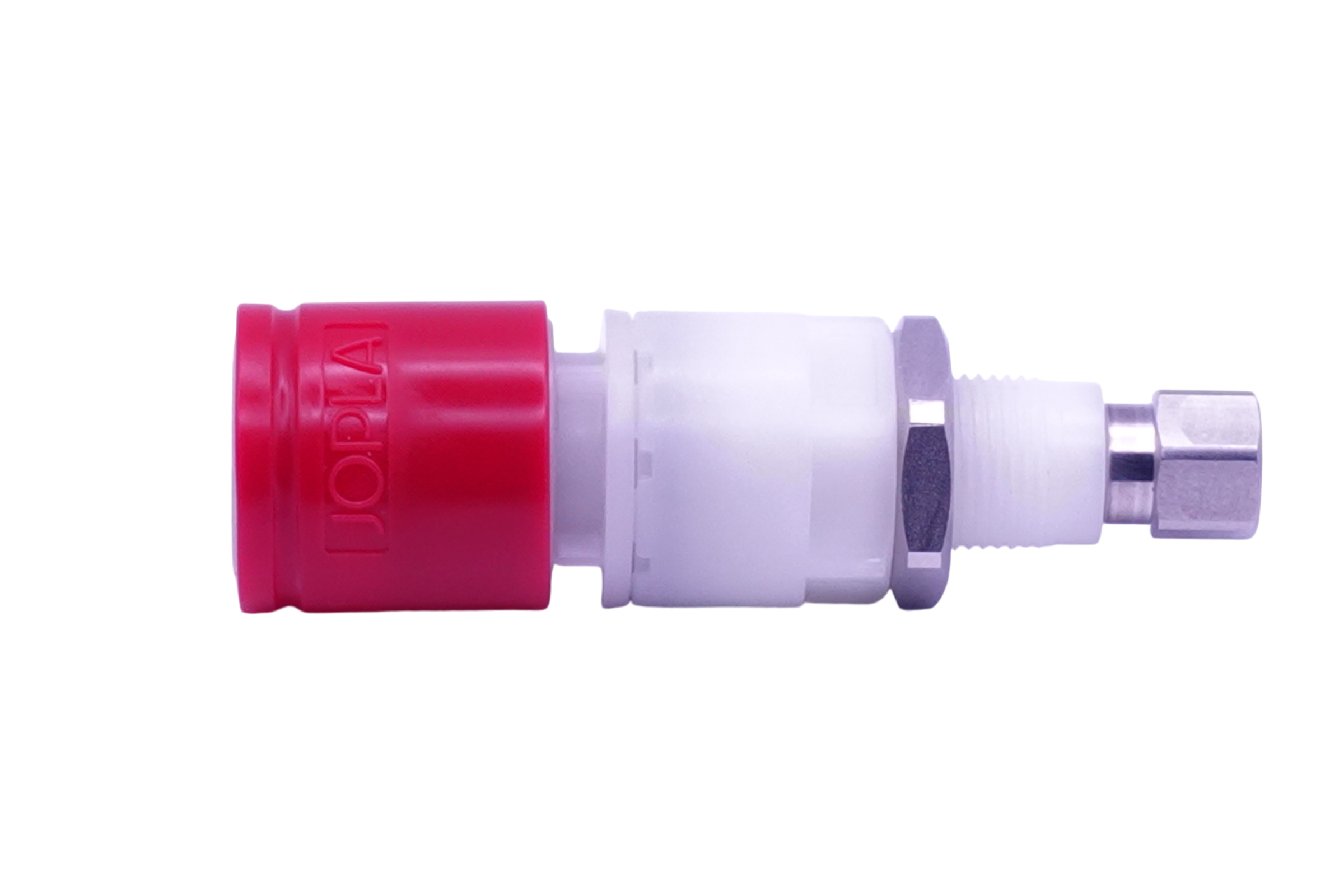

ソケット パネルマウントホースナット 2.5×4ｍｍ

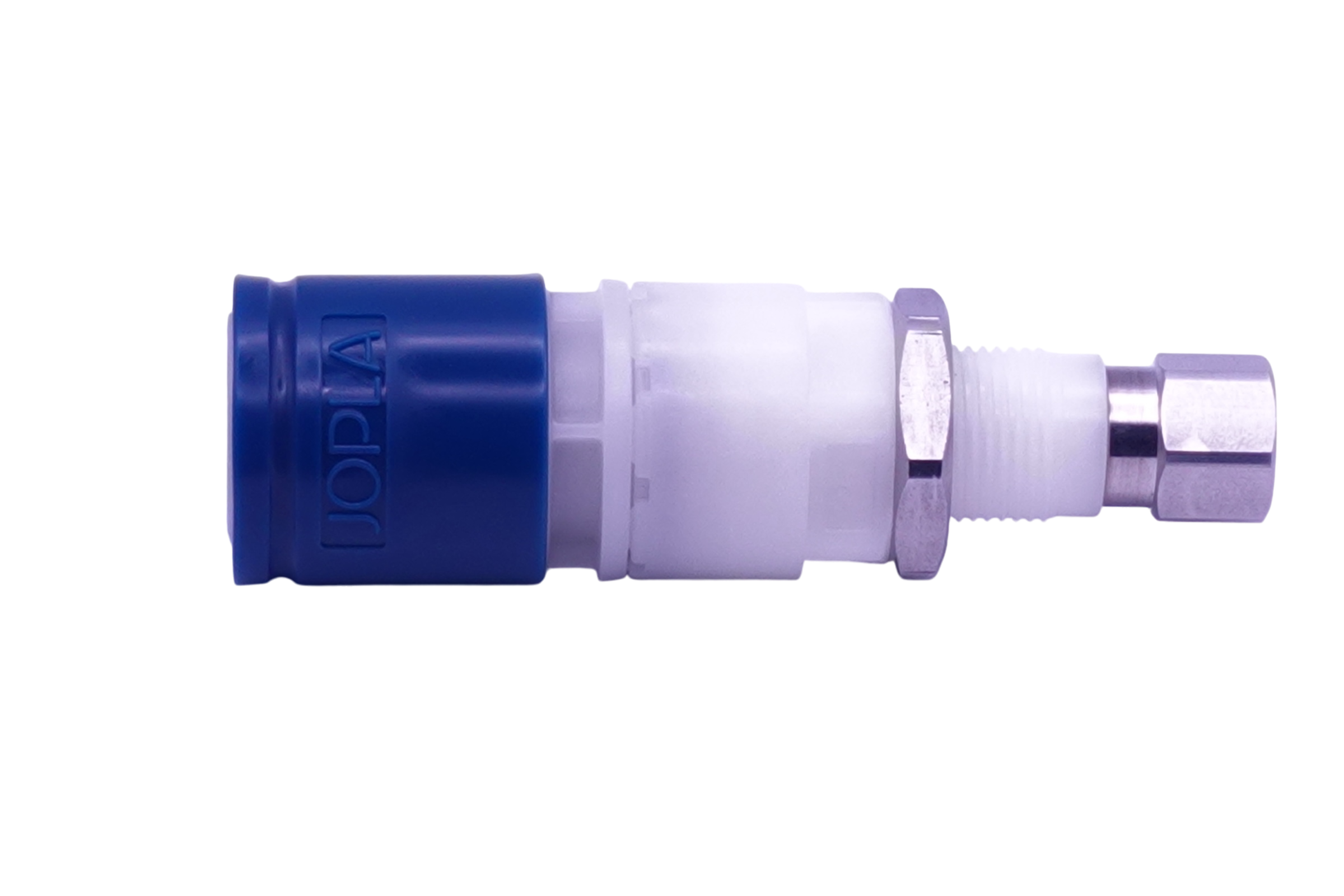

ソケット パネルマウントホースナット 4×6ｍｍ
| 型式 |
相手側取付けサイズ (mm) |
材質 | 色 | 重量(g) |
| TNM-40EP-R | ホース内径φ4×ホース外径φ6 | EPDM | 赤 | 26 |
| TNM-40EP-B | ホース内径φ4×ホース外径φ6 | EPDM | 青 | 26 |
| TNM-40EP-Y | ホース内径φ4×ホース外径φ6 | EPDM | 黄 | 26 |
| TNM-40FR-R | ホース内径φ4×ホース外径φ6 | FKR | 赤 | 26 |
| TNM-40FR-B | ホース内径φ4×ホース外径φ6 |
FKR | 青 | 26 |
| TNM-40FR-Y | ホース内径φ4×ホース外径φ6 | FKR | 黄 | 26 |

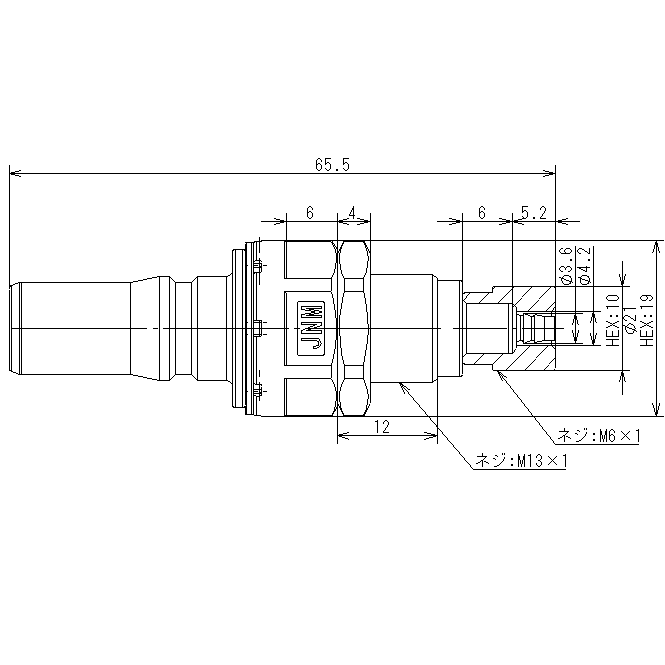

プラグ パネルマウントホースナット 2.5×4ｍｍ
| 型式 |
相手側取付けサイズ (mm) |
材質 | 色 | 重量(g) |
| JNM-25EP-RE | ホース内径φ2.5×ホース外径φ4 | EPDM | 赤 | 18 |
| JNM-25EP-BL | ホース内径φ2.5×ホース外径φ4 | EPDM | 青 | 18 |
| JNM-25EP-YE | ホース内径φ2.5×ホース外径φ4 | EPDM | 黄 | 18 |
| JNM-25FR-RE | ホース内径φ2.5×ホース外径φ4 | FKR | 赤 | 18 |
| JNM-25FR-BL | ホース内径φ2.5×ホース外径φ4 |
FKR | 青 | 18 |
|
JNM-25FR-YE |
ホース内径φ2.5×ホース外径φ4 | FKR | 黄 | 18 |

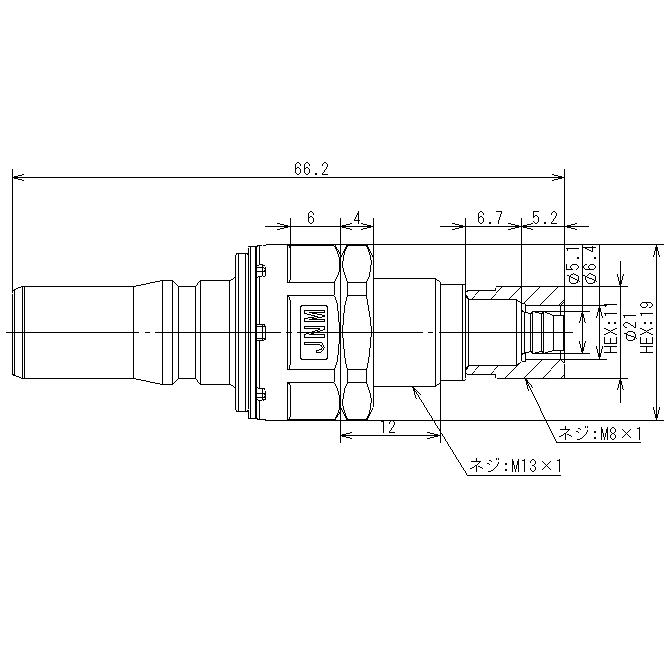

プラグ パネルマウントホースナット 4×6ｍｍ
| 型式 |
相手側取付けサイズ (mm) |
材質 | 色 | 重量(g) |
| JNM-40EP-RE | ホース内径φ4×ホース外径φ6 | EPDM | 赤 | 18 |
| JNM-40EP-BL | ホース内径φ4×ホース外径φ6 | EPDM | 青 | 18 |
| JNM-40EP-YE | ホース内径φ4×ホース外径φ6 | EPDM | 黄 | 18 |
| JNM-40FR-RE | ホース内径φ4×ホース外径φ6 | FKR | 赤 | 18 |
| JNM-40FR-BL | ホース内径φ4×ホース外径φ6 |
FKR | 青 | 18 |
|
JNM-40FR-YE |
ホース内径φ4×ホース外径φ6 | FKR | 黄 | 18 |

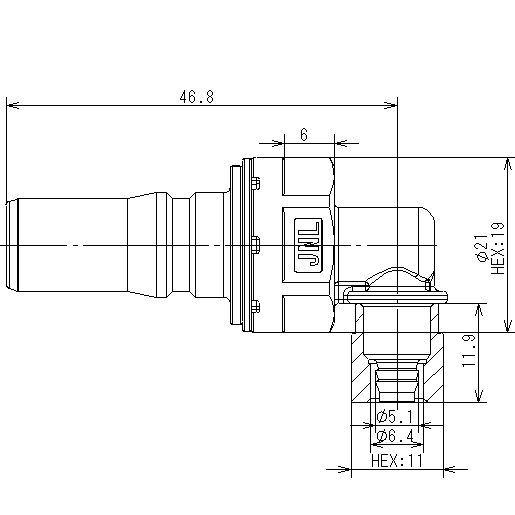

ジョプラEC【エルボホースナットタイプ】

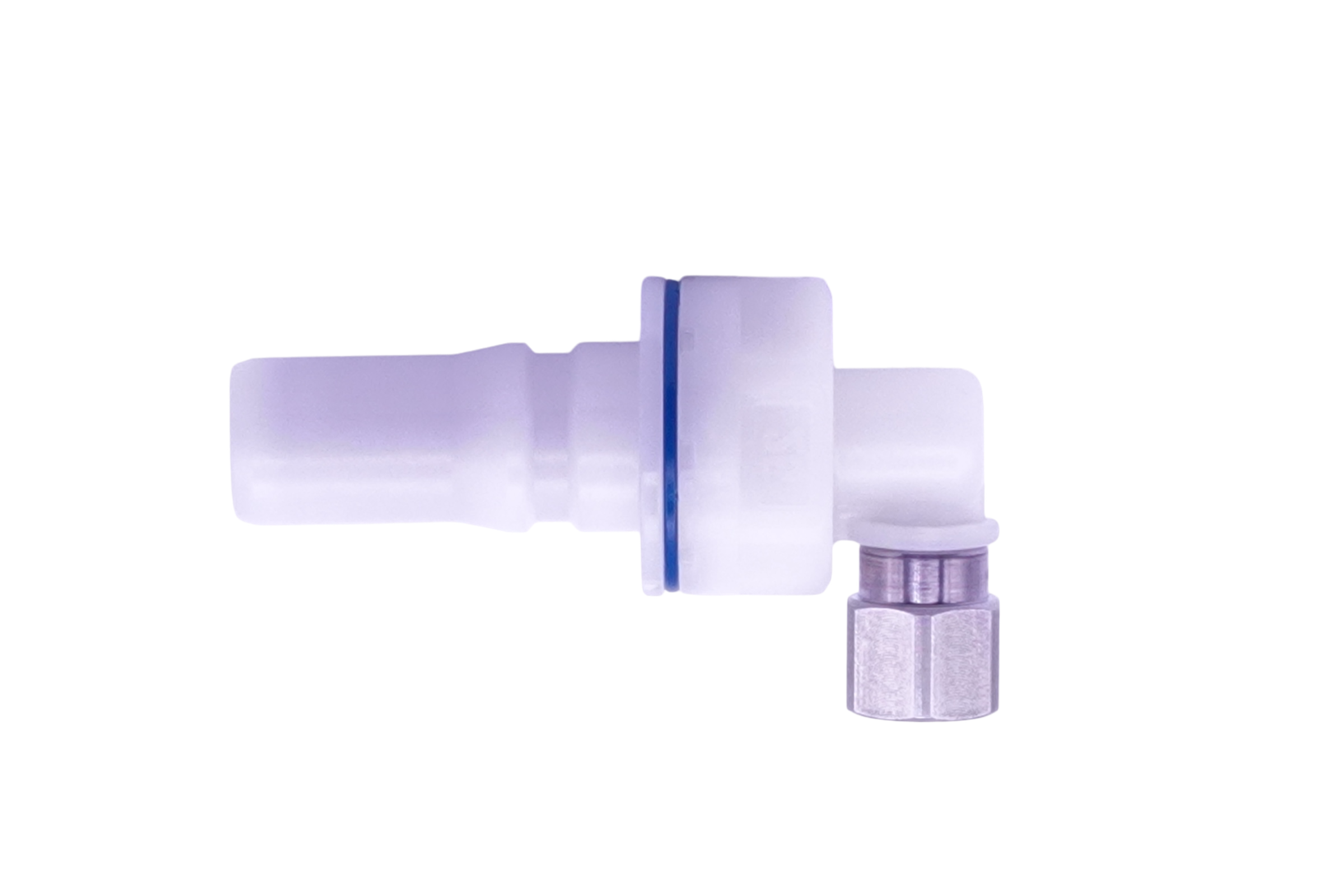

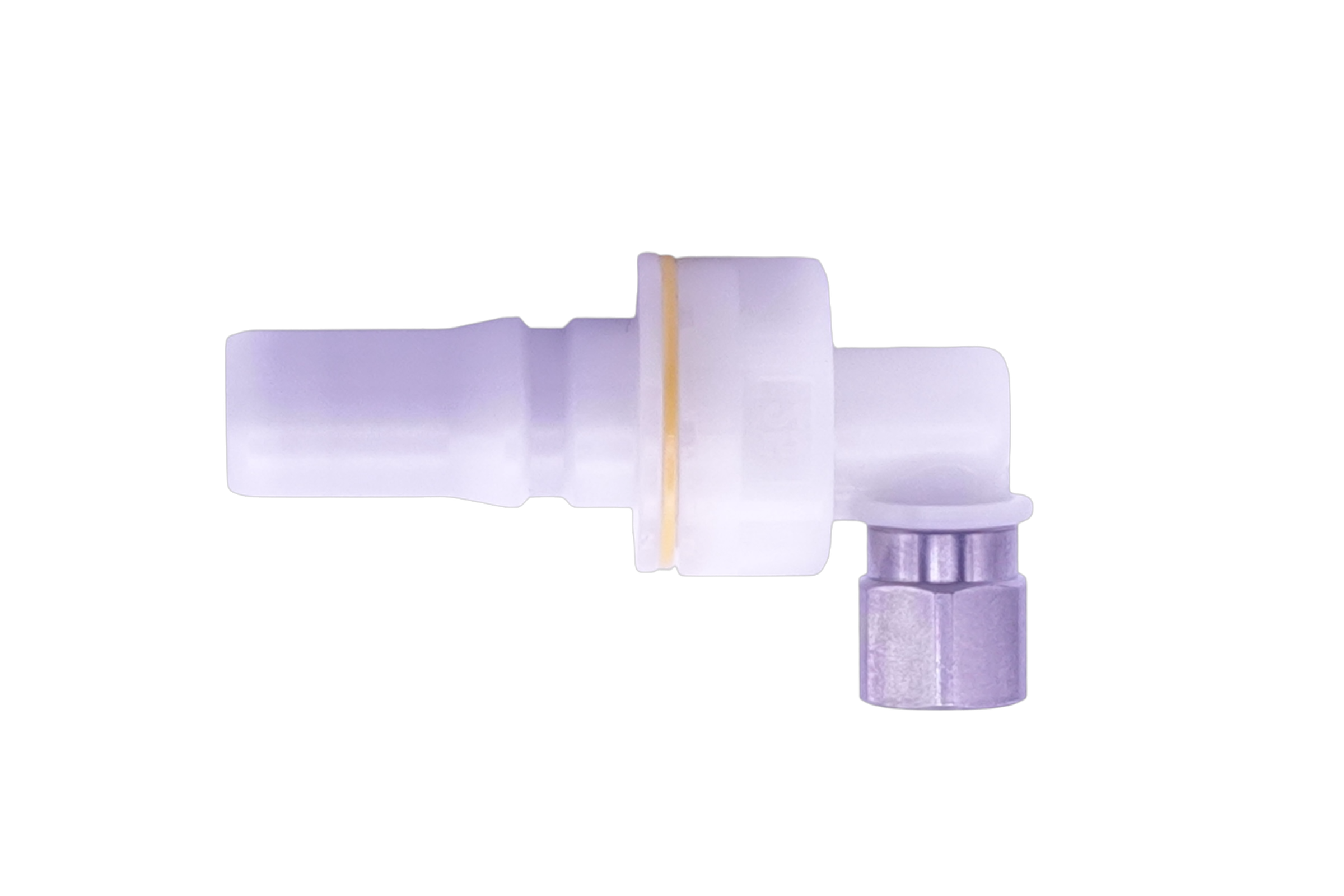

プラグ エルボホースナット 2.5×4ｍｍ
プラグ エルボホースナット 4×6ｍｍ
| 型式 |
相手側取付けサイズ (mm) |
材質 | 色 | 重量(g) |
| JNL-40EP-RE | ホース内径φ4×ホース外径φ6 | EPDM | 赤 | 12 |
| JNL-40EP-BL | ホース内径φ4×ホース外径φ6 | EPDM | 青 | 12 |
| JNL-40EP-YE | ホース内径φ4×ホース外径φ6 | EPDM | 黄 | 12 |
| JNL-40FR-RE | ホース内径φ4×ホース外径φ6 | FKR | 赤 | 12 |
| JNL-40FR-BL | ホース内径φ4×ホース外径φ6 |
FKR | 青 | 12 |
|
JNL-25FR-YE |
ホース内径φ4×ホース外径φ6 | FKR | 黄 | 12 |
商品説明動画

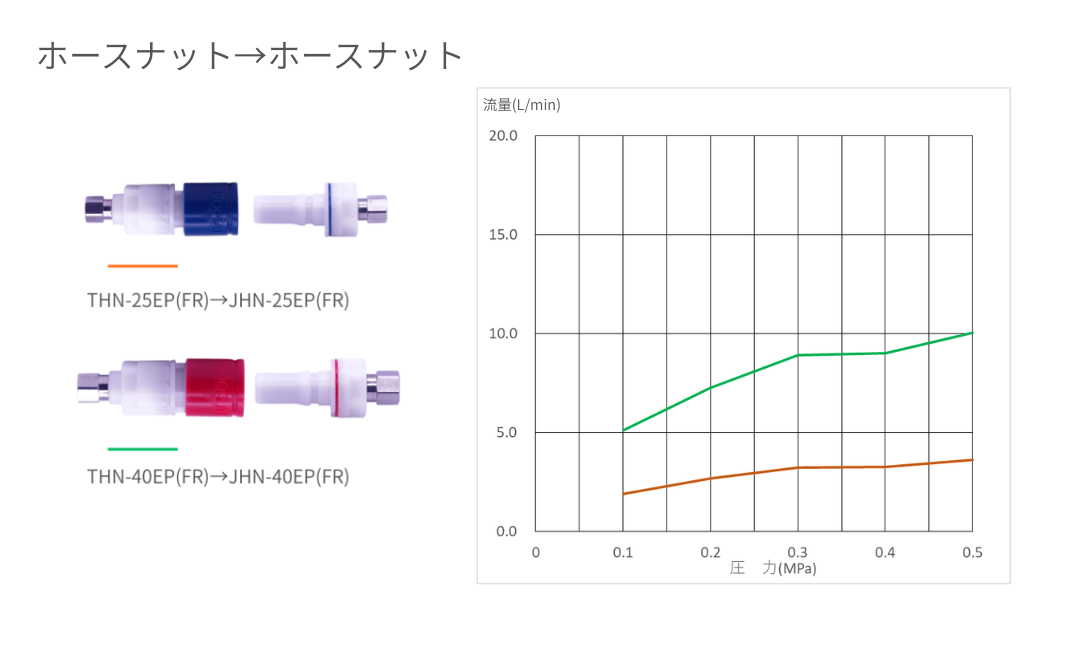

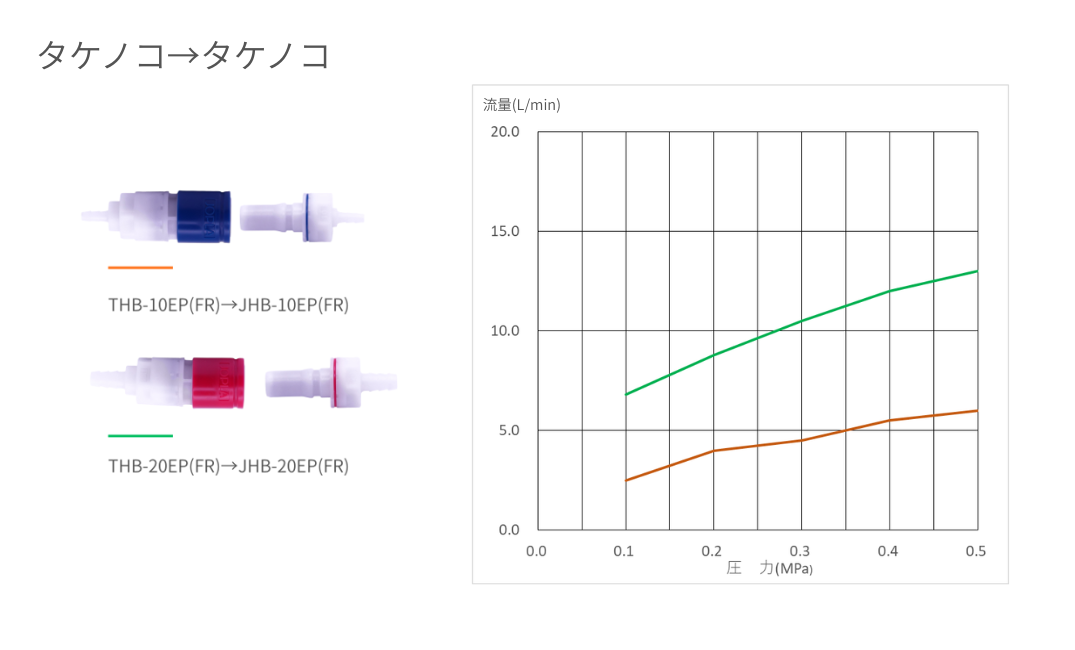

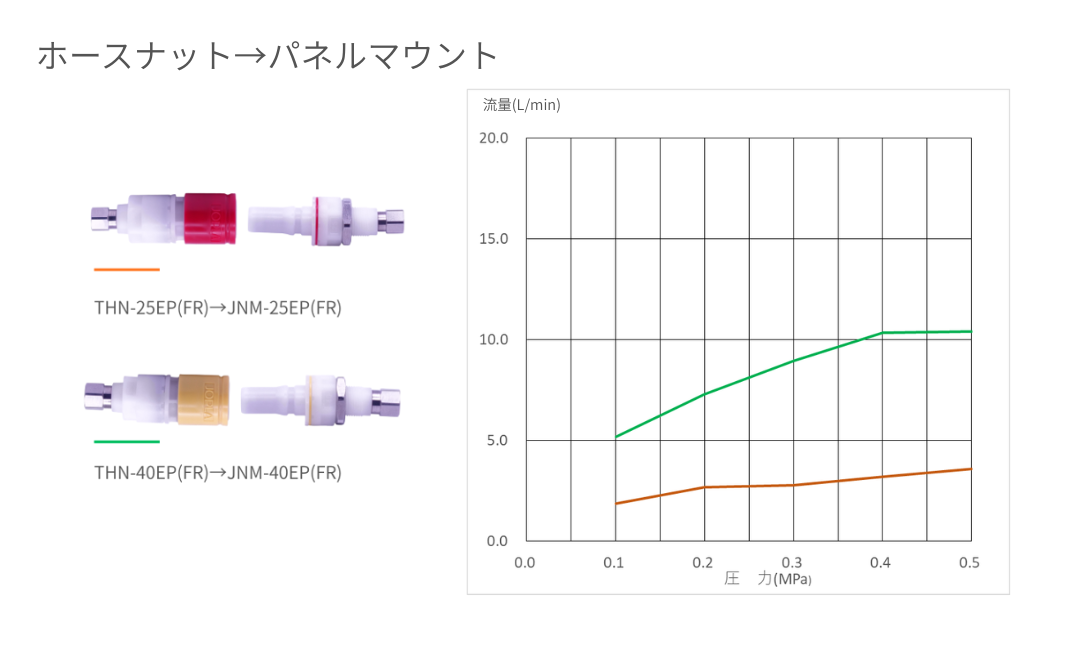

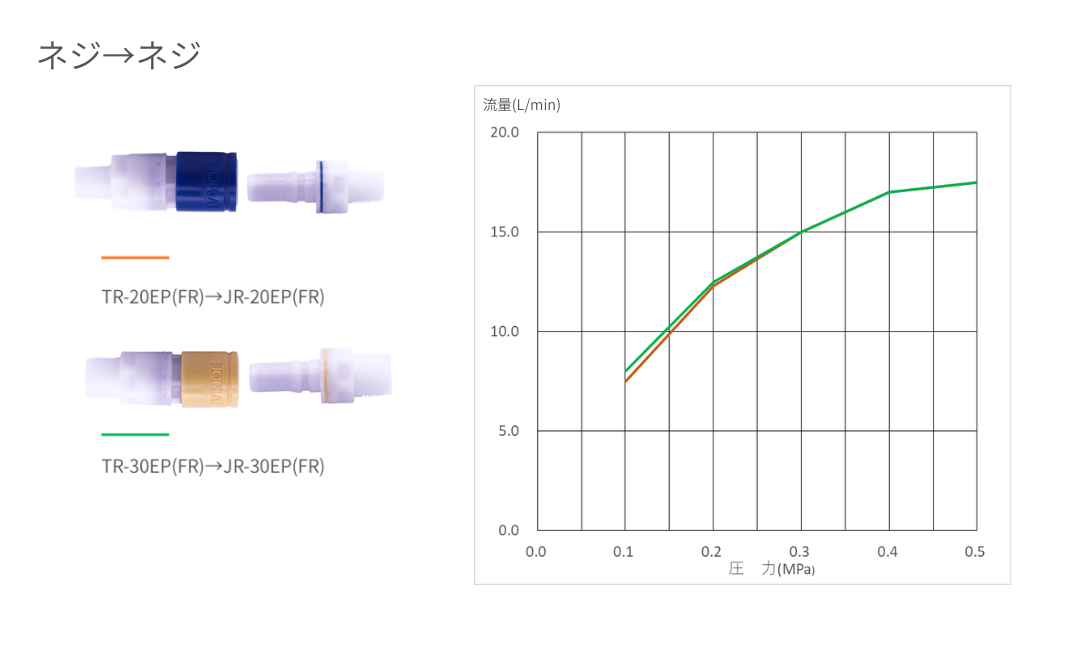

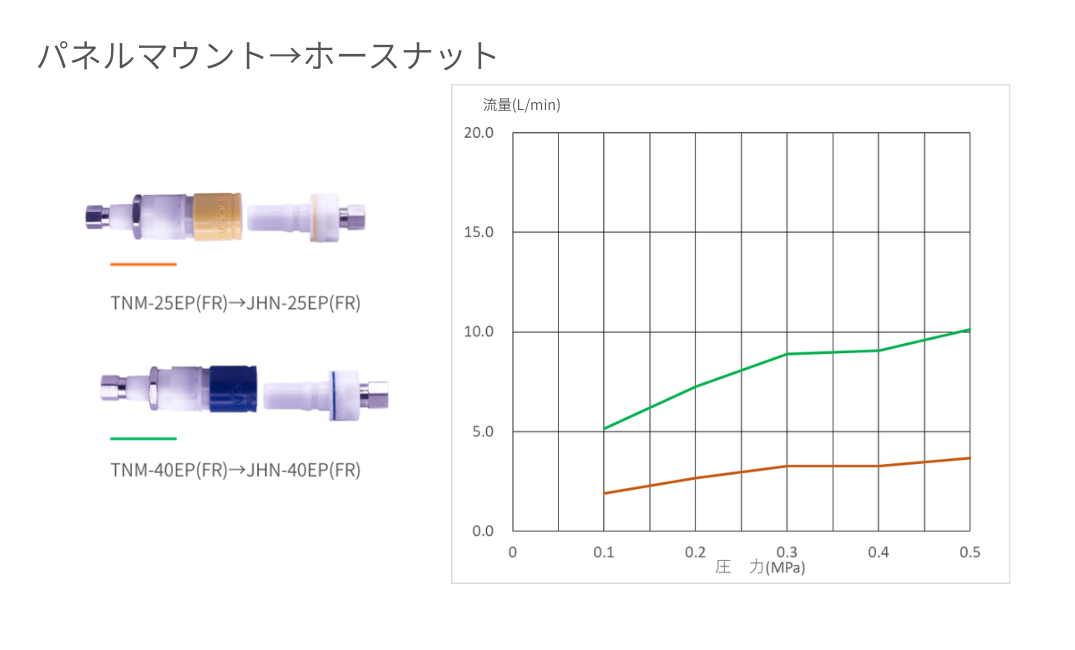

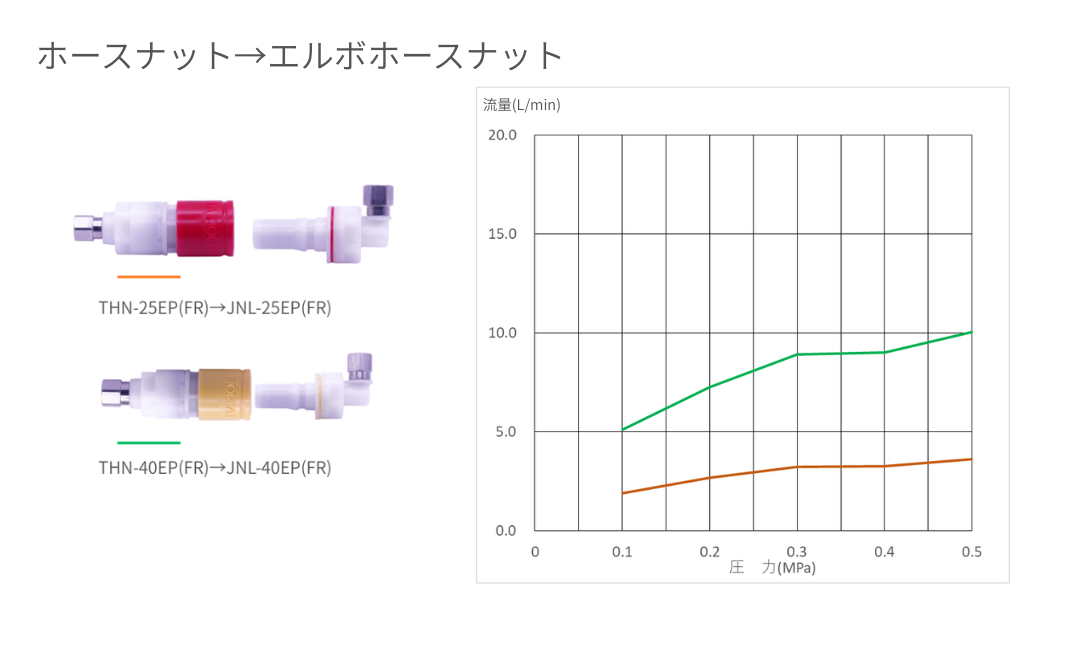

流量表（水の場合）
準備中
よくあるご質問
Q. ジョプラECのサンプルは入手できますか？
A. 可能です。用途・数量・型式などをご記入の上、お問い合わせフォームよりお問い合わせください。
Q. ジョプラECはどこで購入できますか？
A. 工具商社等から購入可能です。お取り扱いのある商社をご紹介できますので、まずはお問い合わせください。
Q. ジョプラECのカスタマイズは可能ですか？
A. 可能です。ご希望の条件でカタマイズ可能か確認させて頂きますので、まずはお問い合わせください。
Q. ジョプラECの主な用途は何ですか？
A. インクジェットプリンターの継手や冷却回路など、液ダレ対策が必要な場所に使用されています。
Q. ジョプラECを気体（ガス）に使用できますか？
A. できません。ジョプラECは、液体専用の継手になります。
Q. ジョプラECの通水方向に指定はありますか？
A. ありません。ジョプラECはソケットとプラグのどちらからでも通水可能です。
Q. ジョプラECは、他の製品（ジョプラESなど）と接続できますか？
A. できません。ジョプラEC同士でないと接続できないので、ソケットとプラグを必ずセットでお使いください。
